Nová skříň mATX ve všech ohledech oživuje modelovou řadu série Precision pro méně náročné uživatele. Svým moderním designem, koncepcí otevřeného vnitřního prostoru a rozměrnými průduchy míří na zákazníky uvažující o stavbě výkonnější účinně chlazené sestavy s pokud možno minimálními vnějšími rozměry.
Interiér – pravá strana

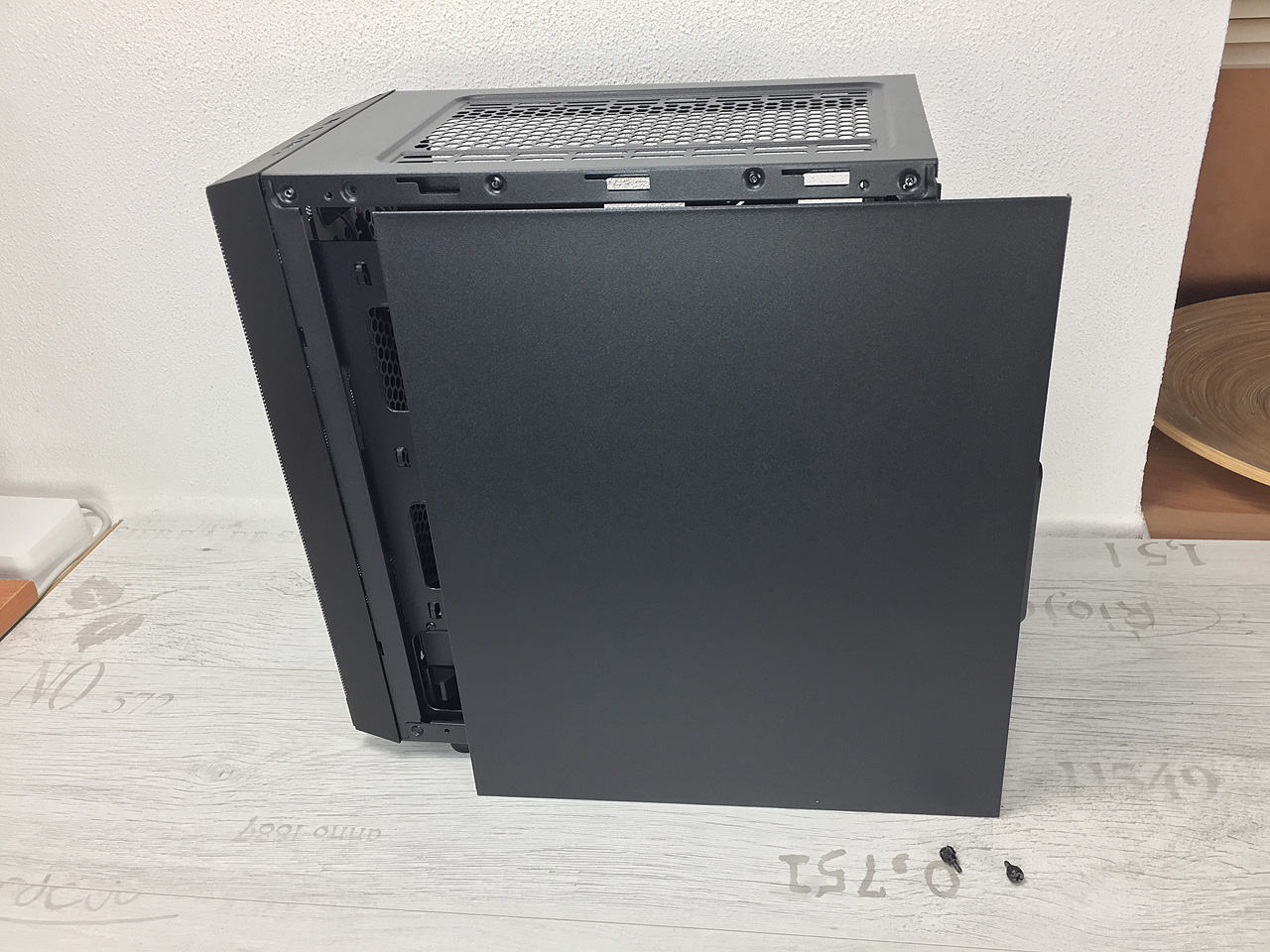

Zcela plochá plechová bočnice na pravé straně skříně je k šasi uchycena klasicky pomocí obvodových zámků (háčků) a dvojice pojistných šroubů na její zadní hraně. Šrouby s rozměrnou hlavou snadno vyšroubujeme pouze prsty rukou (nezůstanou uchyceny v plechu bočnice) a bočnici uvolníme ze zámků povytažením směrem vzad.

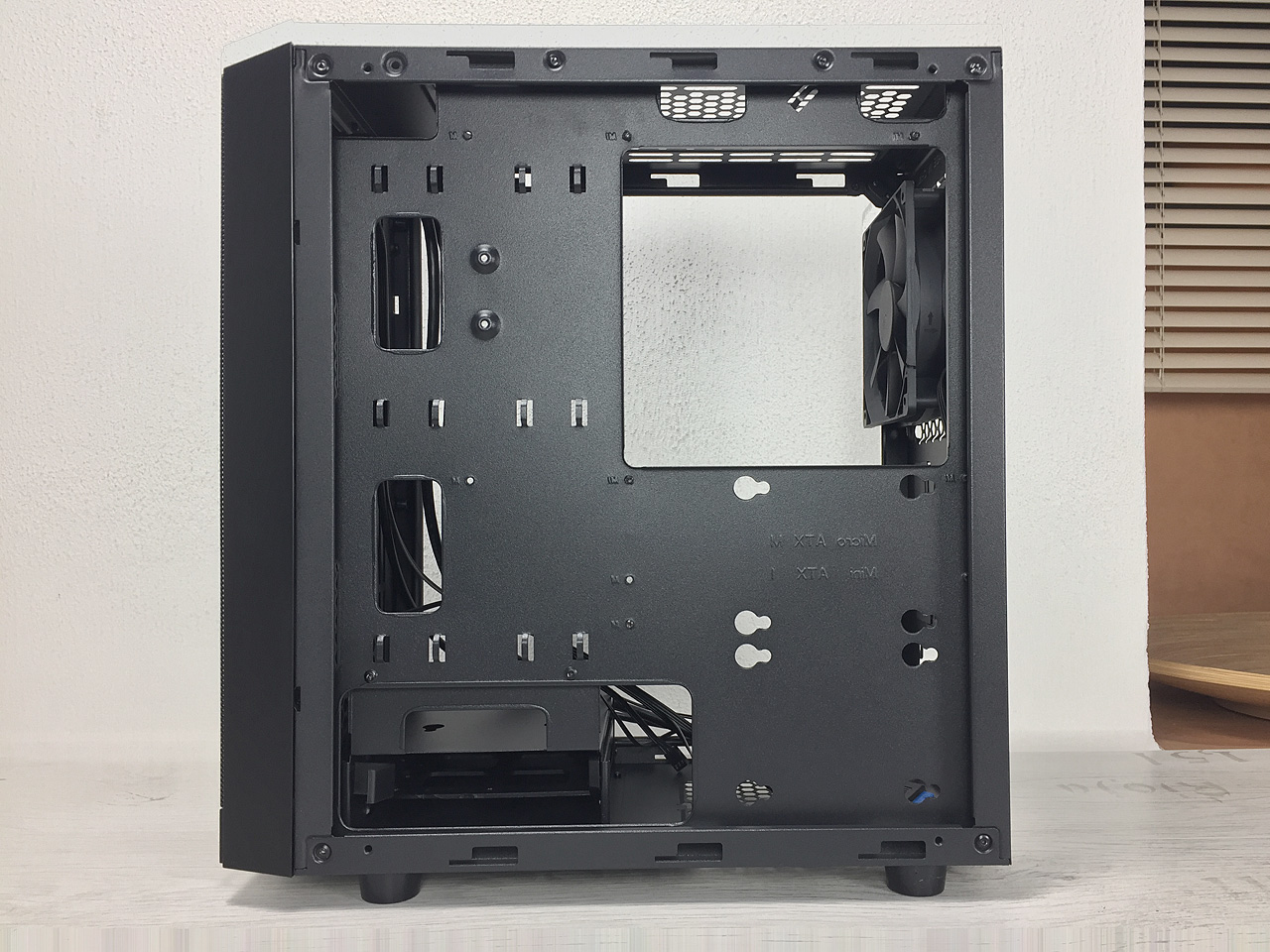

Z tohoto pohledu skříň neukrývá prakticky nic jiného, než prázdný plech spodní strany přepážky pod základní deskou, který je přímým negativem jejího líce.

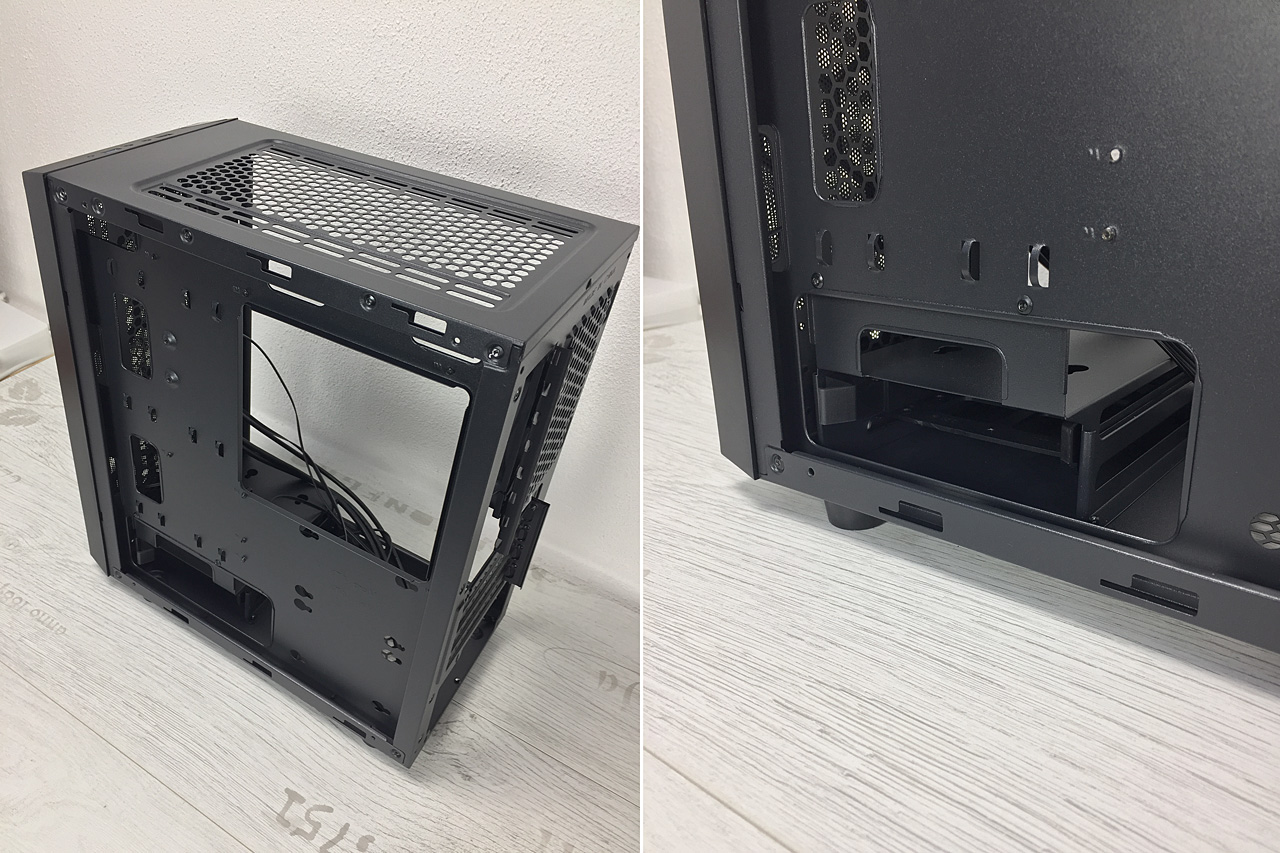

Prostor šíře pouhých 15 mm mezi přepážkou a plechovou bočnicí jasně napovídá, že s vedením a ukrytím nadbytečné kabeláže to tentokrát nebude tak snadné. V tomto ohledu nám moc nepomůže ani omezený prostor v koši pro disky pod jeho jediným šuplíkem přístupným právě z této strany skříně.

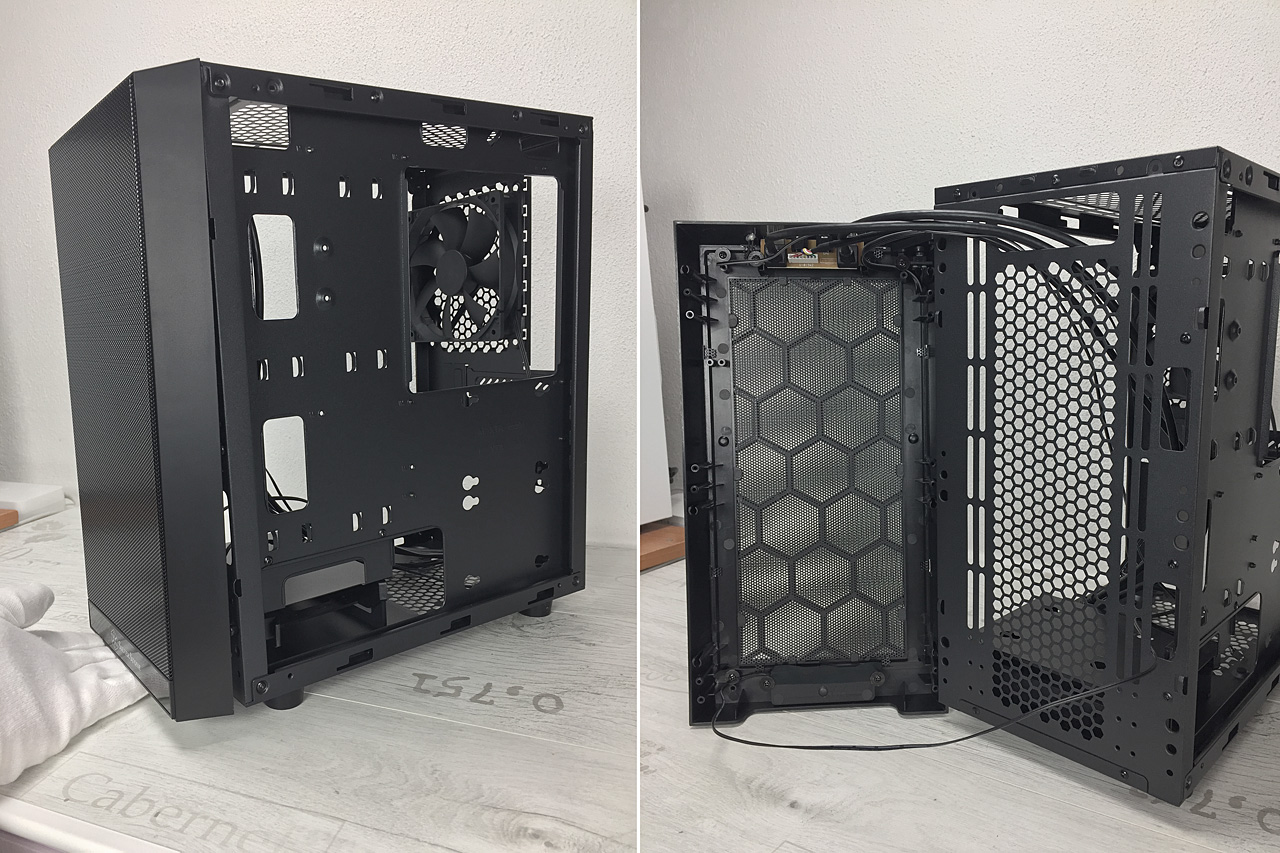

Ještě nám zbývá se podívat do prostoru mezi čelním panelem a přední stěnou šasi, kde se nachází prachový filtr čelních ventilátorových pozic. Panel je v šasi skříně upevněn pomocí hmoždinek, takže jej tahem za otvor ze spodní strany postupně odspodu odtrhneme.
Kabely od I/O prvků jsou nedílnou součástí čelního panelu a možnost manipulace s panelem je tak omezena jejich délkou. Pokud ještě nejsou připojeny ke konektorům základní desky, tak to docela ujde, ale po jejich připojení to bude mnohem složitější. Takto daleko je ze skříně již nevytáhneme.

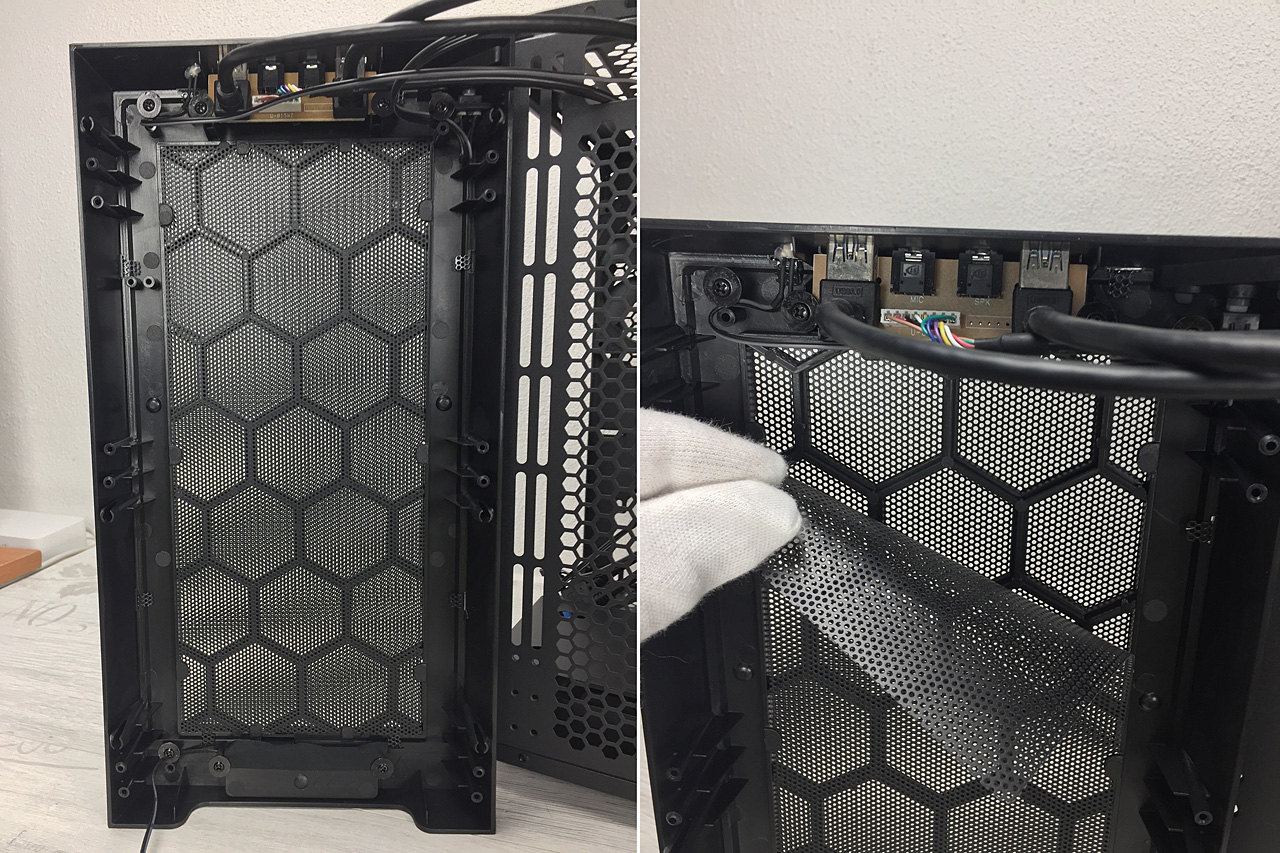

Nadšen nejsem ani z řešení prachového filtru pomocí plastové mřížky s kruhovými otvory o průměru cca 1 mm, zejména ze způsobu jejího upevnění. Mřížku je nutné nejprve deformovat, abychom ji vytáhli zpoza plastových výstupků po obvodu čelního panelu. Obdobným způsobem ji vrátíme nazpět, ovšem v tomto případě je to velmi nepohodlné, neboť mřížka má po deformaci tendenci na opačném konci opět z úchytů vypadnout.

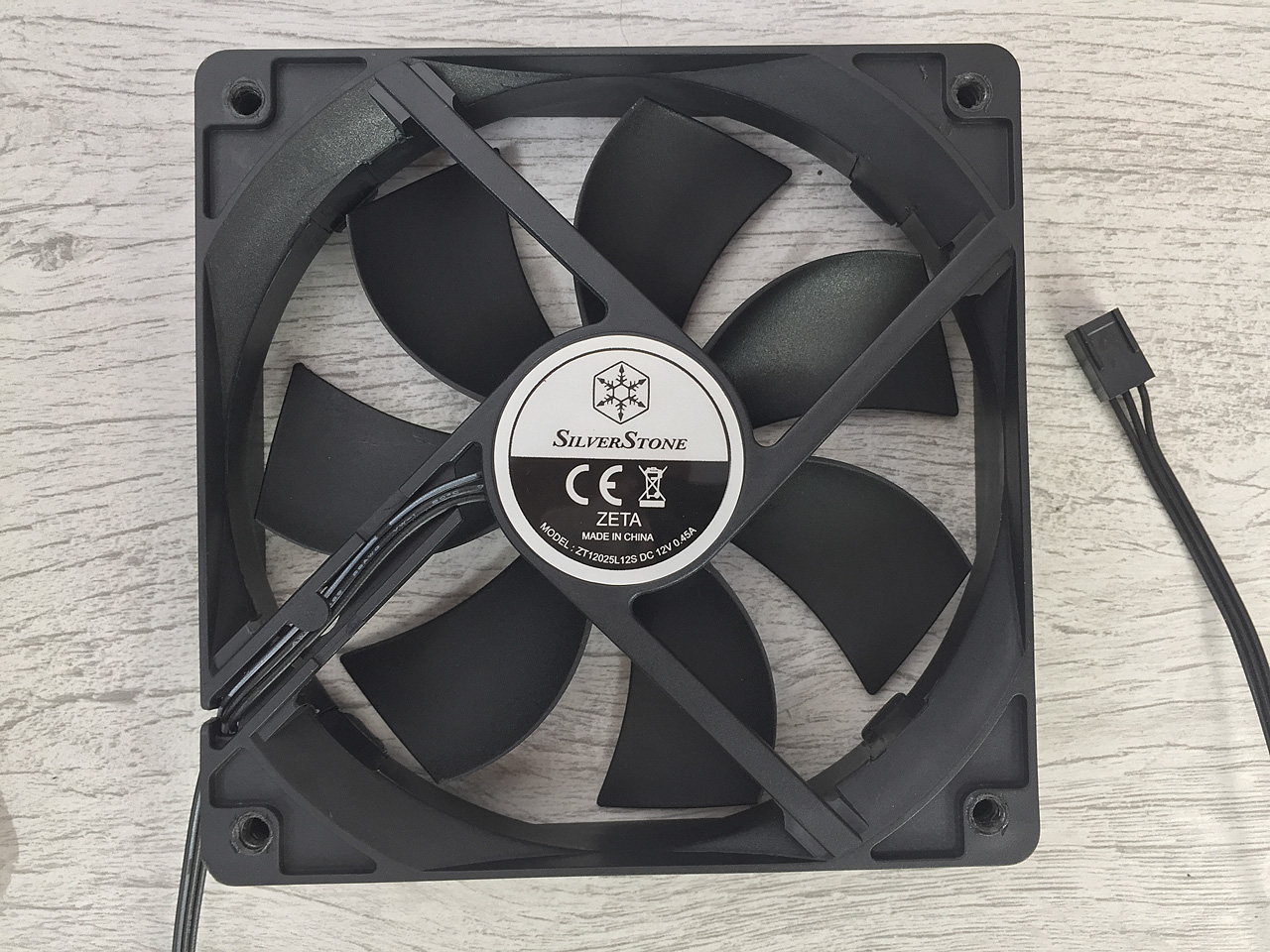

Z označení standardně instalovaného 120mm ventilátoru se dozvíme, že je určen pro běh při napětí 12 V s maximálním proudovým odběrem 0,45 A. Podle modelového označení ZT12025L, ani podle názvu ZETA, se mně nepodařilo vyhledat podrobnější informace o skutečném výrobci tohoto ventilátoru a o jeho ostatních provozních vlastnostech. Jedná se o model s 3pinovým FAN konektorem, jehož řízení otáček bude možné pouze změnou napětí.
Kabely od ventilátoru a od čelního I/O panelu mají dostatečnou délku (pokud nebudeme brát v úvahu omezení při demontáži čelního panelu) a standardní provedení. Kabel s průchozí Molex koncovkou je určen pro napájení modře podsvíceného označení výrobce na čelním panelu.

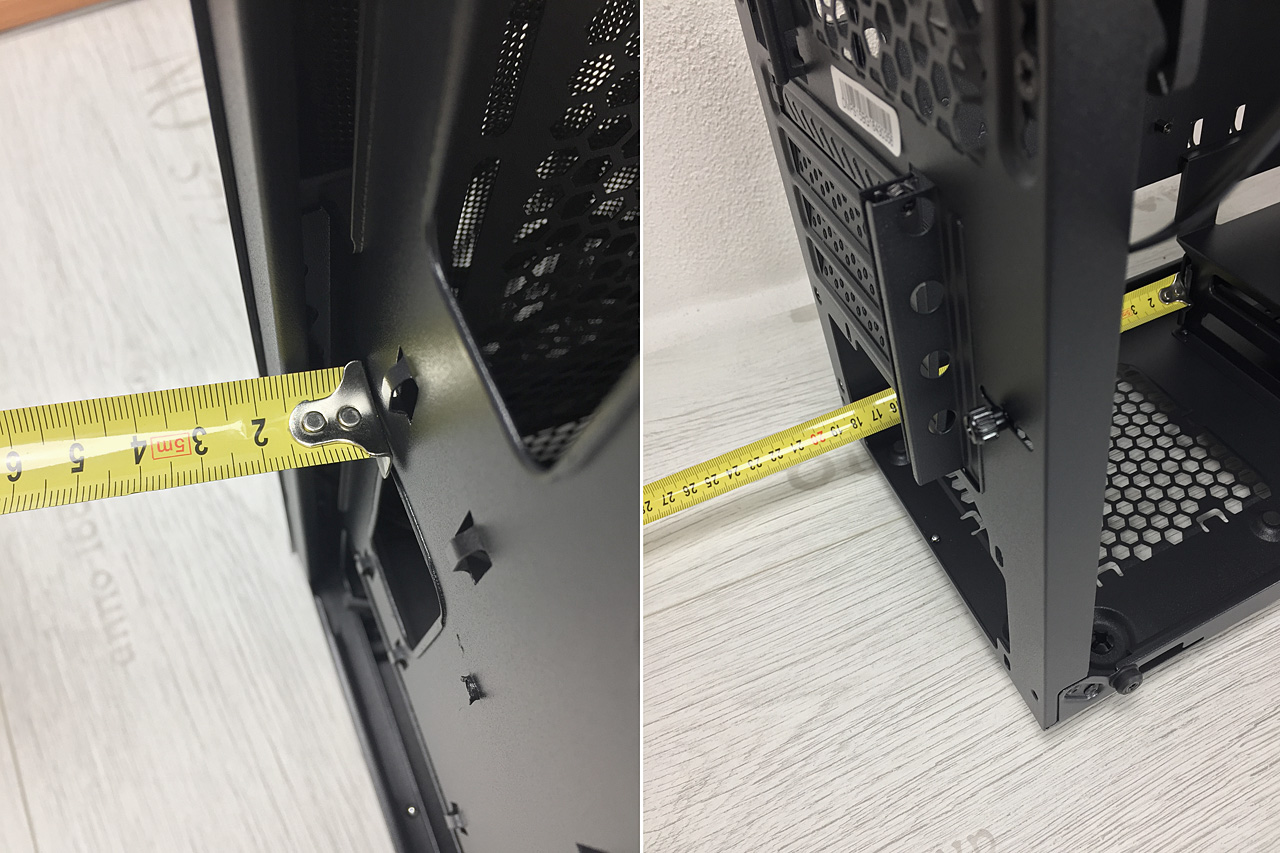

Závěrem představení interiéru skříně SilverStone PS15 si jako obvykle doplníme obrázky z několika měření. Jak už jsme si pověděli dříve, pro ukrytí kabeláže v prostoru pod přepážkou základní desky máme k dispozici mezeru šíře 15 mm. Mezi zadní stěnou šasi a pevně uchyceným košem pro disky jsem naměřil vzdálenost 180 mm. Při výběru napájecího zdroje musíme z této délky odečíst mezeru minimálně 30 mm pro umístění kabelů a jejich koncovek.

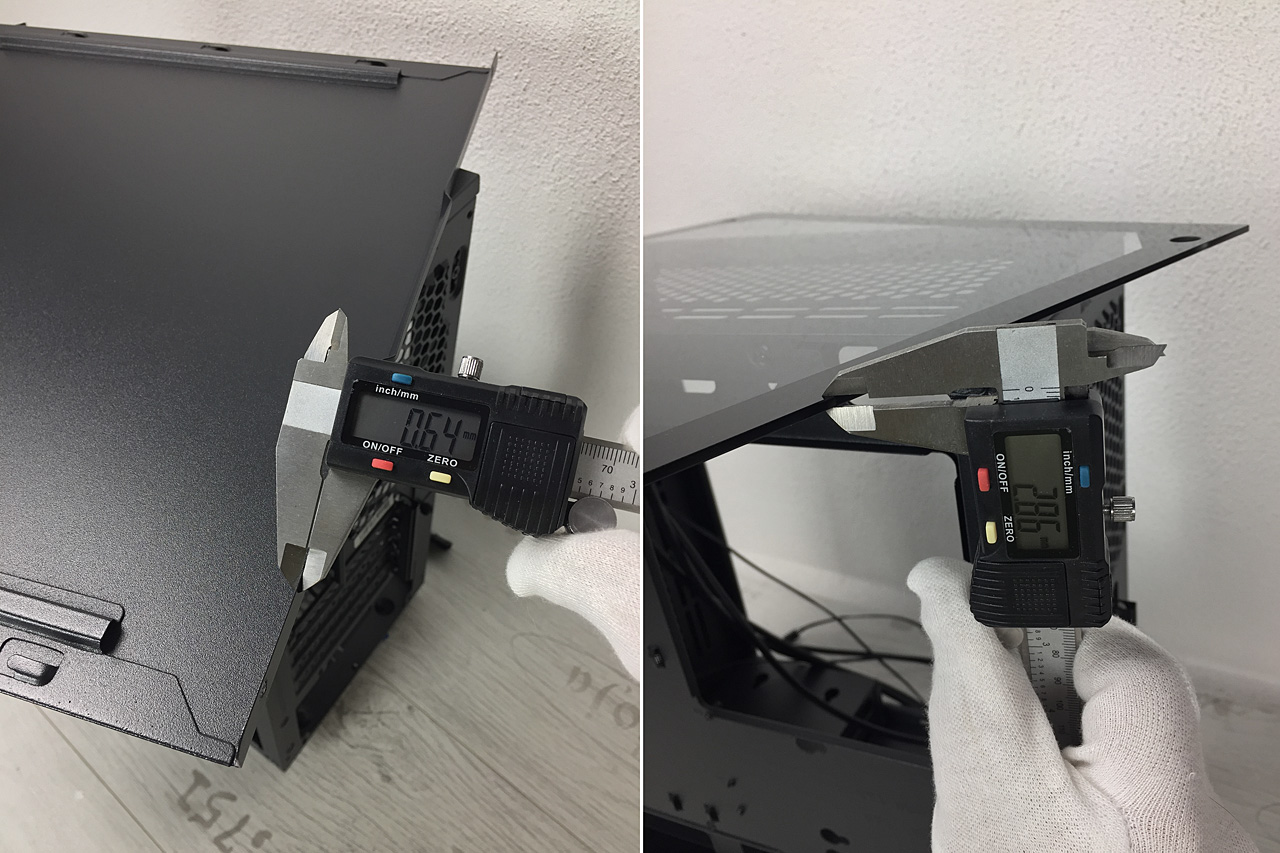

Pro konstrukci šasi výrobce použil plech tloušťky cca 0,7 mm, což je pro skříň této velikosti dostačující hodnota. Celková konstrukce skříně je tak pevná a nijak se nekroutí. Pouze plochá přepážka pod základní deskou bez výztužných prolisů má tendenci se i pod mírným tlakem prohýbat.
Šetřilo se na materiálu plechové bočnice, kde jsem naměřil tloušťku cca 0,6 mm. I zde v tom s ohledem na celkově malé rozměry skříně nevidím vážný problém. 3mm tloušťku skleněné bočnice považuji také za adekvátní.
Když už mluvíme o těch všech úsporných opatřeních, které tento model skříně provází, tak už nás asi nepřekvapí pohled na obsah příslušenství, jenž ve skříni najdeme. Kromě nezbytného spojovacího materiálu a pár stahovacích pásek zde máme již jen pomuchlaný list se záručními informacemi. Pokud zatoužíme po manuálu, musíme si jej stáhnout ze stránek výrobce.
