Exteriér – záď a dno

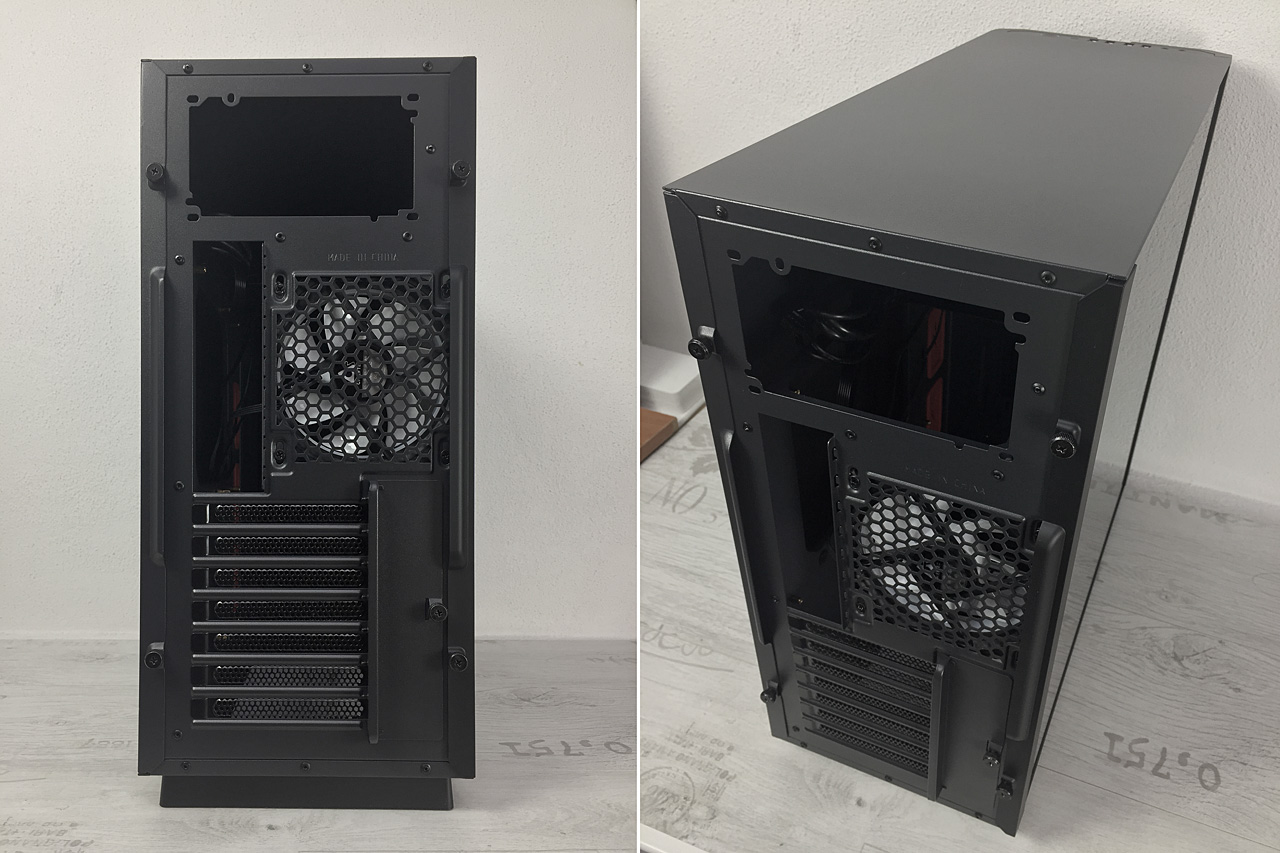

Pohled na zadní stěnu skříně Chieftronic G1 prozrazuje její koncepci s napájecím zdrojem umístěným v horní části šasi přímo pod stropem. Teprve pod otvorem přizpůsobeným k montáži napájecího zdroje ATX je prostor pro osazení štítku I/O panelu základní desky a vedle něj zadní 120mm ventilátorová pozice. Ta umožňuje výškový posun ventilátoru, ale jen v rozsahu 10 mm. Vně prolisovaná mřížka má otvory ve tvaru šestiúhelníku se vzdáleností protilehlých stěn 7 mm.

Chieftronic G1: herní skříň v podání designérů Chieftec

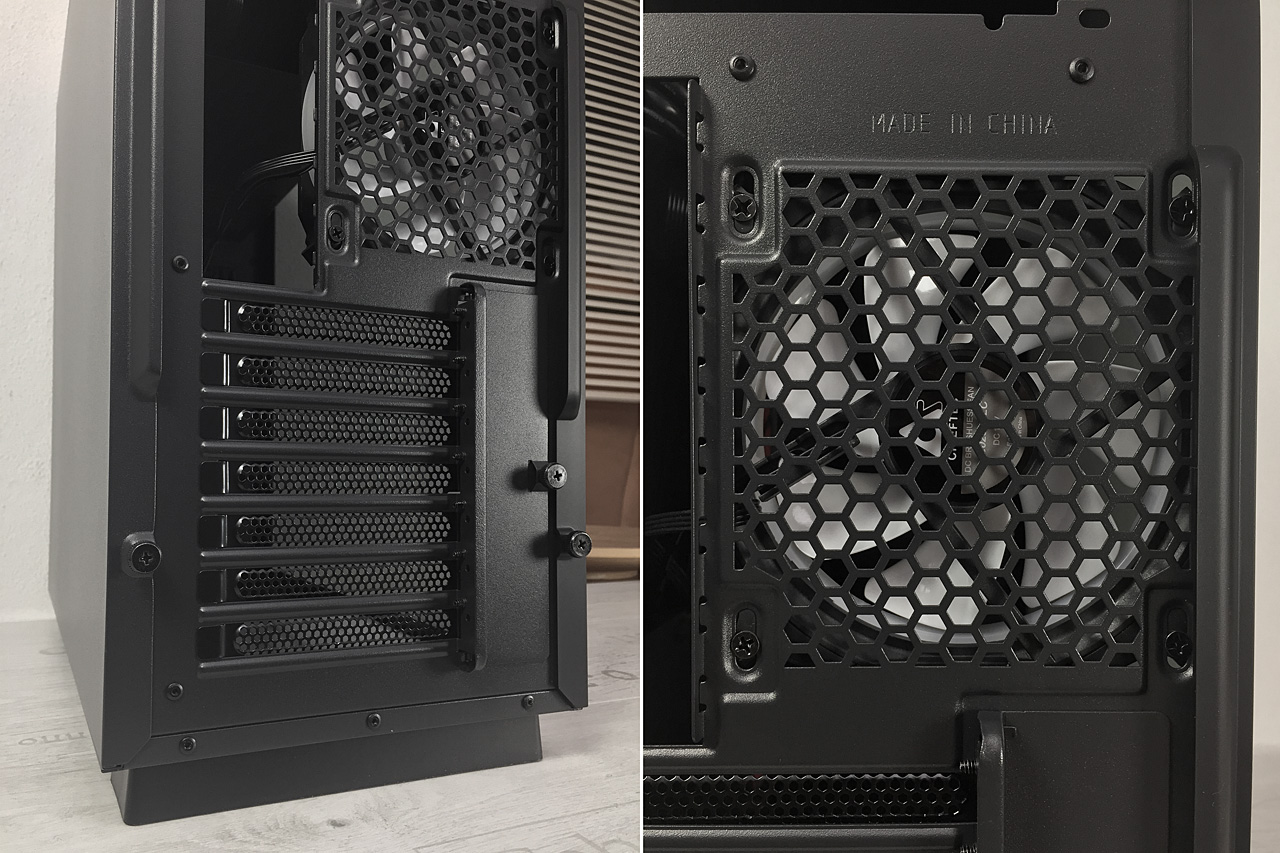

Spodní polovina zadní stěny šasi je vyhrazena sedmi pozicím pro rozšiřující karty PCIe s bohatě děrovanými záslepkami, jež po uvolnění pojistného šroubu můžeme demontovat a v případě potřeby opět vrátit zpět. Pojistné šrouby ukrývá společný plechový kryt, který lze snadno odejmout po uvolnění jediného fixačního šroubu. Tento kryt zabírá na zadní stěně relativně velkou plochu a je tedy škoda, že není děrovaný stejným způsobem jako záslepky. Zvýšila by se tím citelně plocha pro odvod ohřátého vzduchu z interiéru skříně.

Chieftronic G1: herní skříň v podání designérů Chieftec

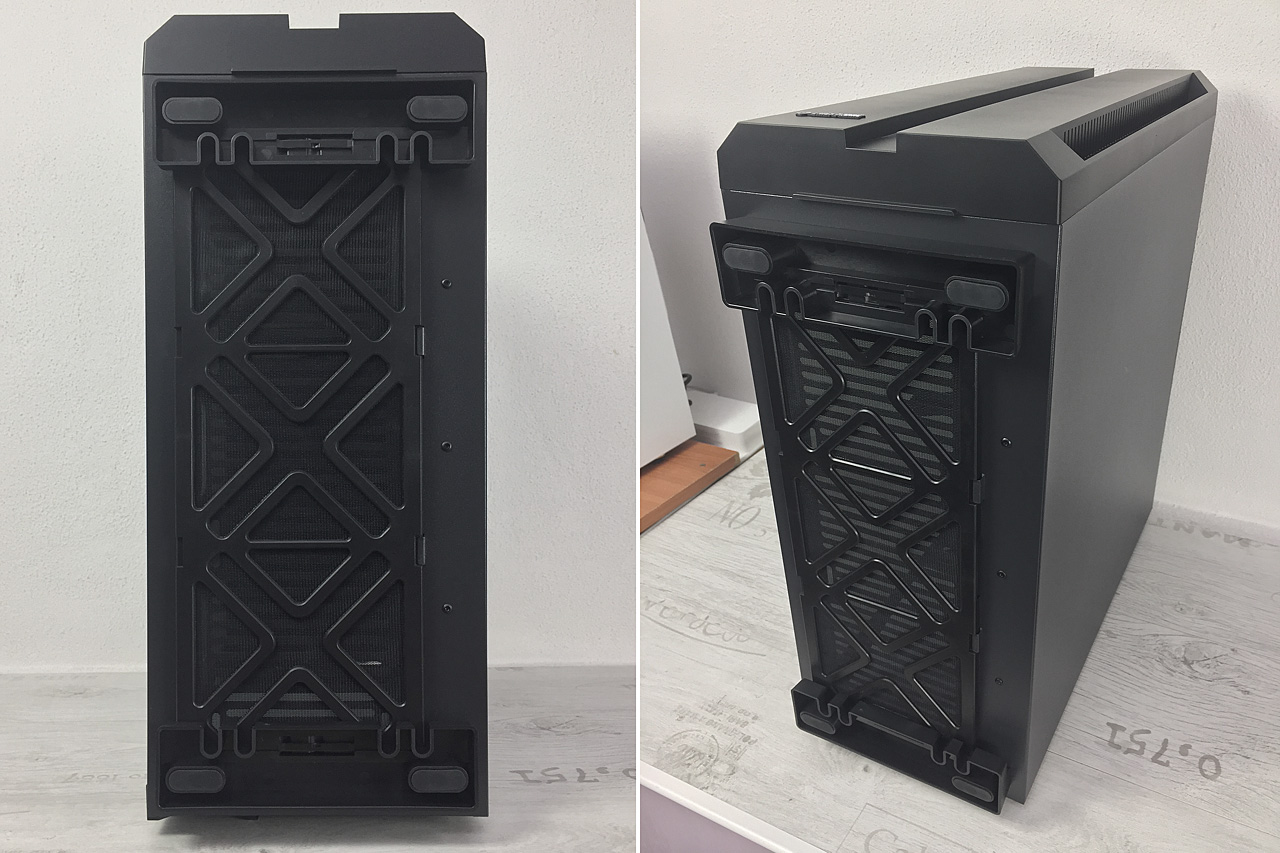

Pohled na dno skříně nám prozradí zajímavou konstrukci jejích nohou, kdy váha skříně spočívá na čtyřech menších ploškách s pryžovými podložkami a zbývající plastová kreace okolo je zčásti designový prvek a zčásti držák prachového filtru spodních ventilátorových pozic. Osobně bych uvítal spíše jednodušší válcovité nohy ideálně s chromovou povrchovou úpravou a vedle nich méně nápadný držák filtru.

Chieftronic G1: herní skříň v podání designérů Chieftec

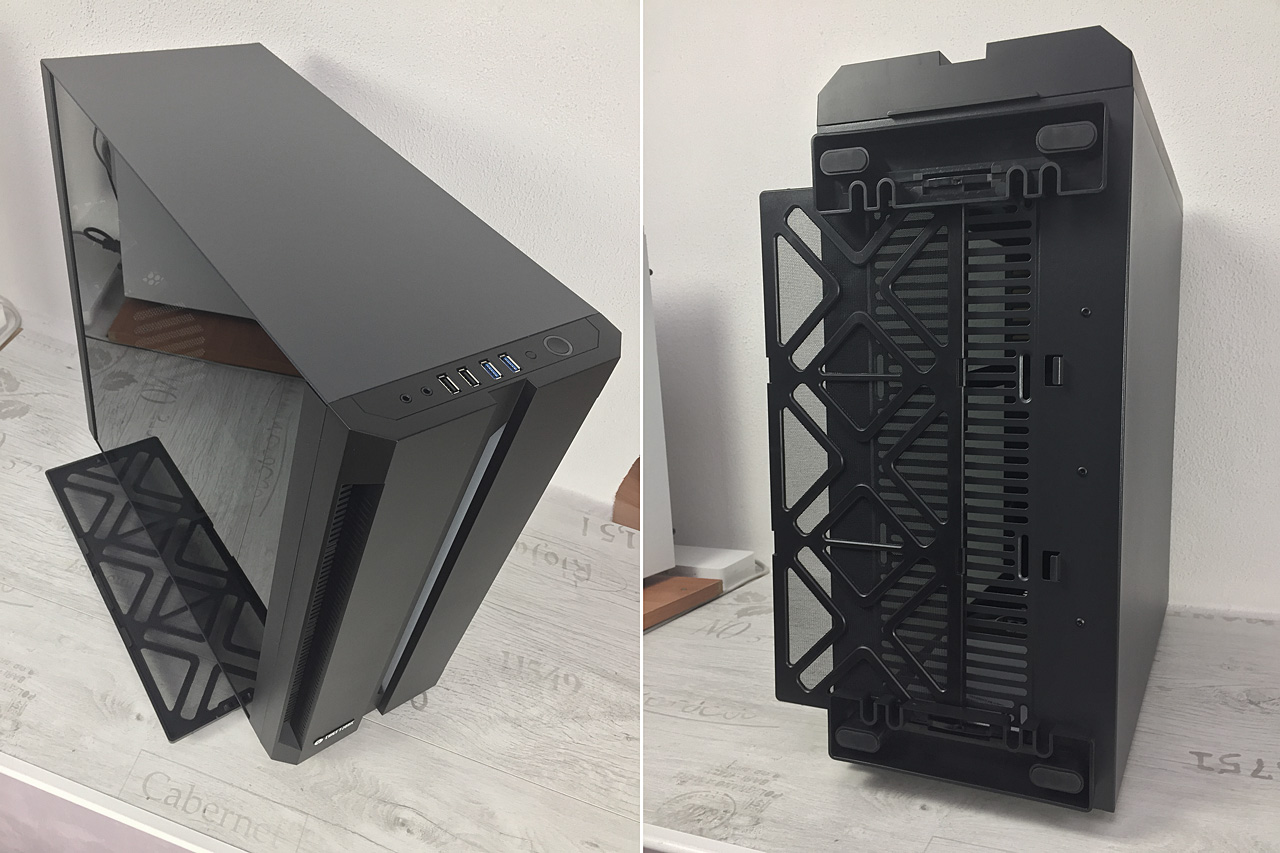

Konstrukční řešení spodního filtru patří mezi jedno z nejlepších, se kterým se můžeme u současných počítačových skříní potkat, a přitom je docela jednoduché. Rám filtru z houževnatého plastu se zasouvá do vodítek v nohách skříně ze směru od skleněné bočnice, kde výrobce logicky předpokládá, že bude ponechán dostatek volného prostoru bez nutnosti manipulace se samotnou skříní. Rám je symetrický, takže nemusíme přemýšlet o tom, kterou stranou jej zasuneme.

Chieftronic G1: herní skříň v podání designérů Chieftec

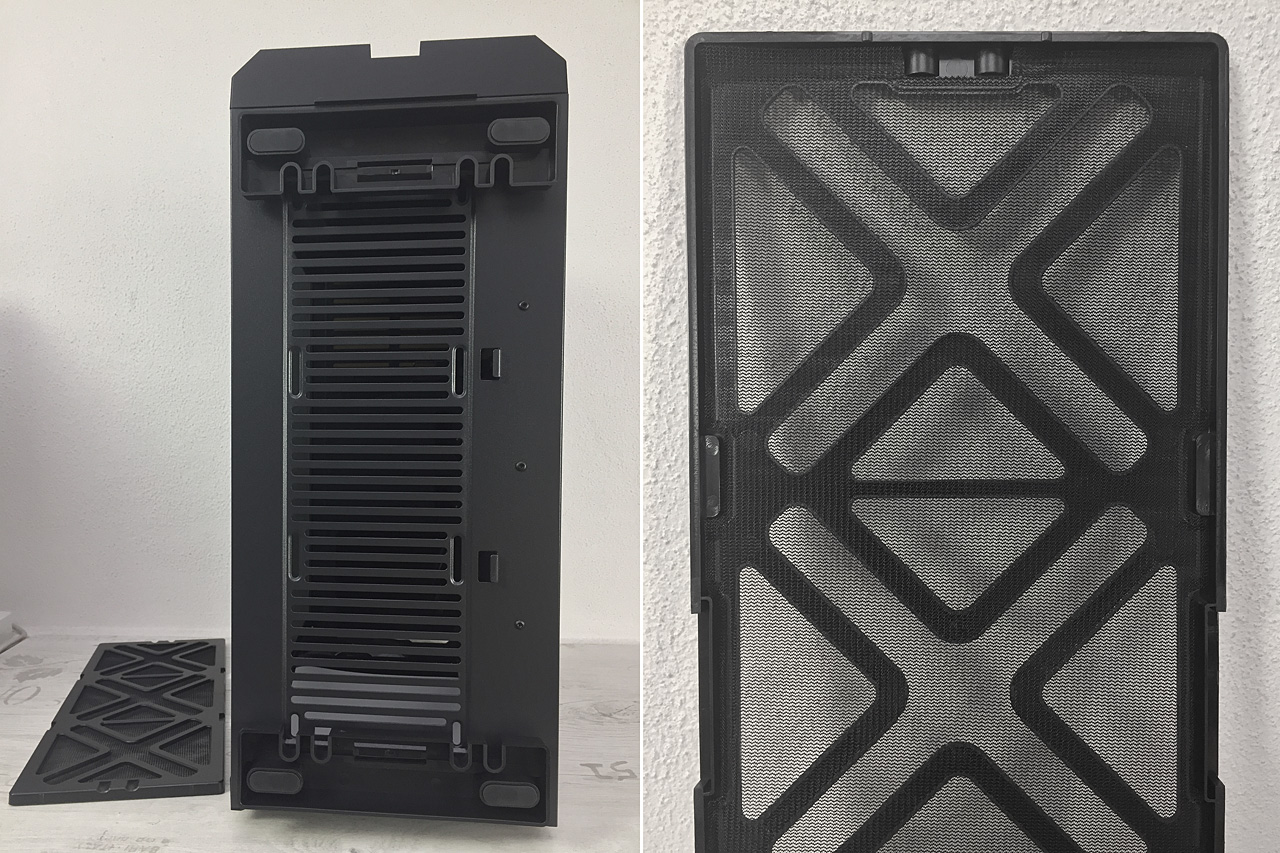

Ve správné poloze je filtr ve vodítcích aretován válcovitými výstupky s odpovídajícím protikusem, po delším okraji pak plechovými háčky vyhnutými ze dna šasi. Účinné zadržení prachových částic má za úkol jemná plastová síťka zalisovaná do rámu filtru. Za filtrem na dně skříně se nachází tři ventilátorové pozice velikosti 120 mm s podlouhlými otvory šíře 5 mm.

Chieftronic G1: herní skříň v podání designérů Chieftec

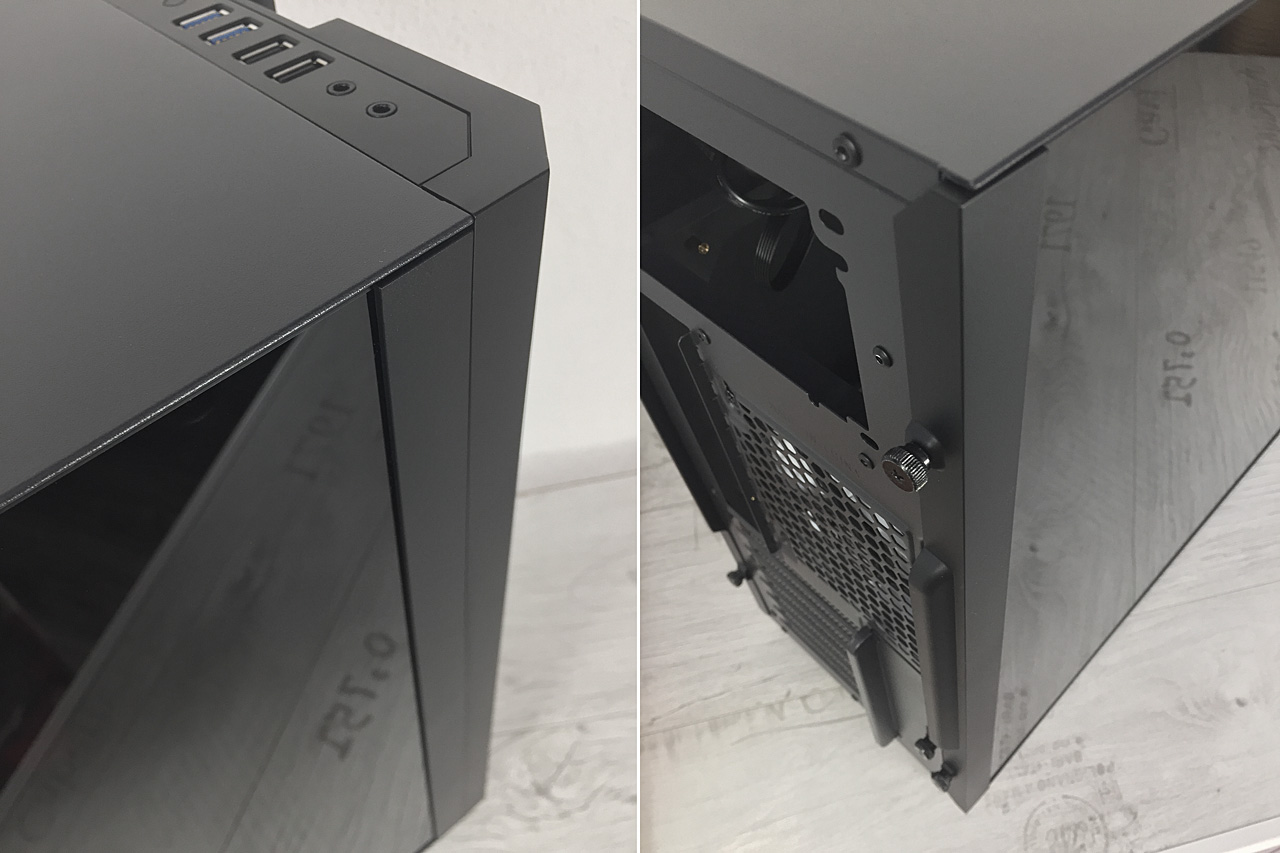

Na závěr představení exteriéru skříně Chieftronic G1 si na detailních snímcích ukážeme dokonalé řešení styku skleněné bočnice se stropem šasi a také kvalitní utěsnění spoje podél zadní stěny. Plastová rohová lišta nalepená na skle má uprostřed prolis ve tvaru madla usnadňující manipulaci s bočnicí.

Chieftronic G1: herní skříň v podání designérů Chieftec

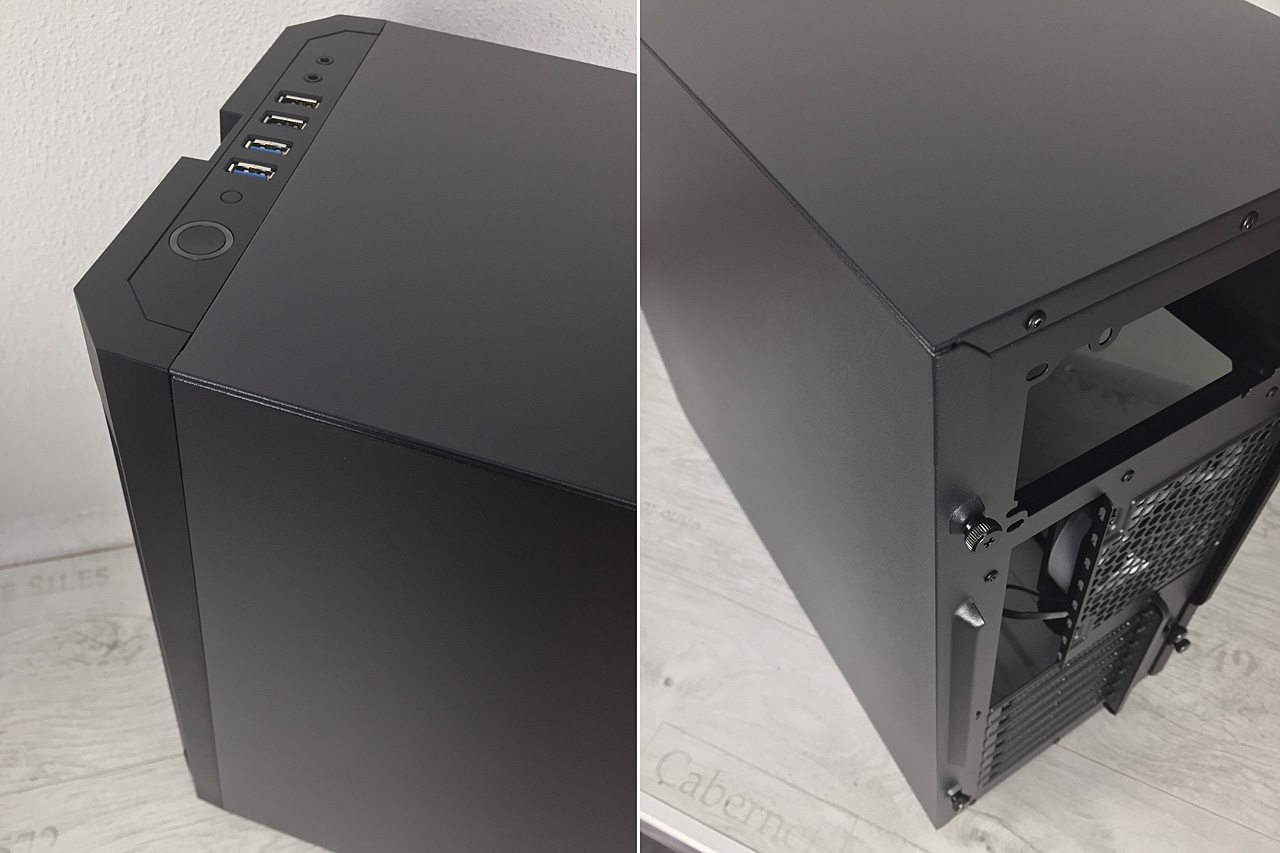

Stejně kvalitní lícování a utěsnění proti průniku prachu vidíme i u plechové bočnice na opačné straně skříně. Díky poměrně velkému průměru hlavy šroubů na zádi obou bočnic je lze uvolnit pohodlně prsty rukou i bez vynaložení větší síly.

Chieftronic G1: herní skříň v podání designérů Chieftec
