Interiér – demontáž filtrů, měření, příslušenství

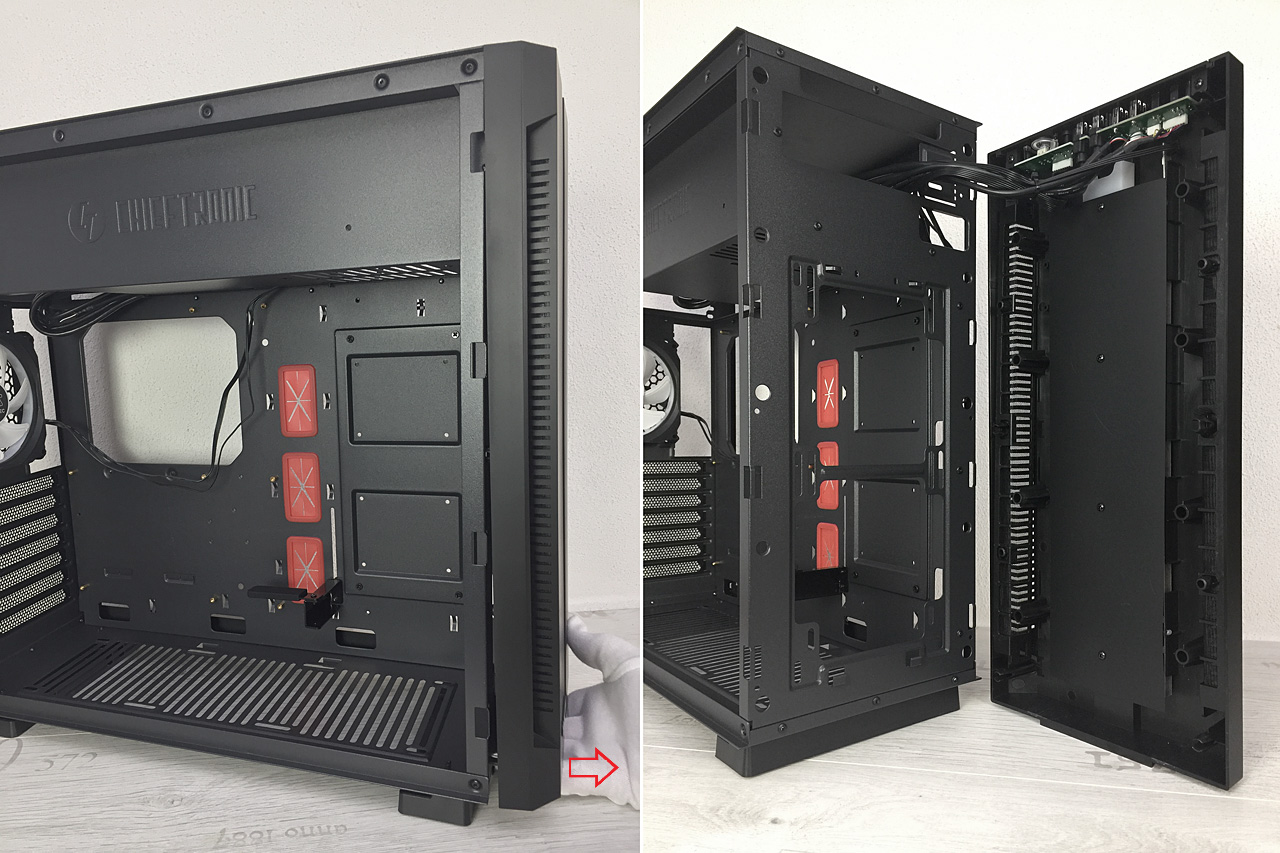

Způsob demontáže prachového filtru z pozice na dně skříně jsme si již popsali, takže nyní se zaměříme na čelní filtry. Ty se nachází v rozích čelního panelu a pro přístup k nim bude nutné čelní panel odejmout. V konstrukci šasi je uchycen pomocí šesti plastových hmoždinek. Panel tedy uchopíme za drobný výstupek na spodním okraji a ve směru od šasi jej vytrhneme.

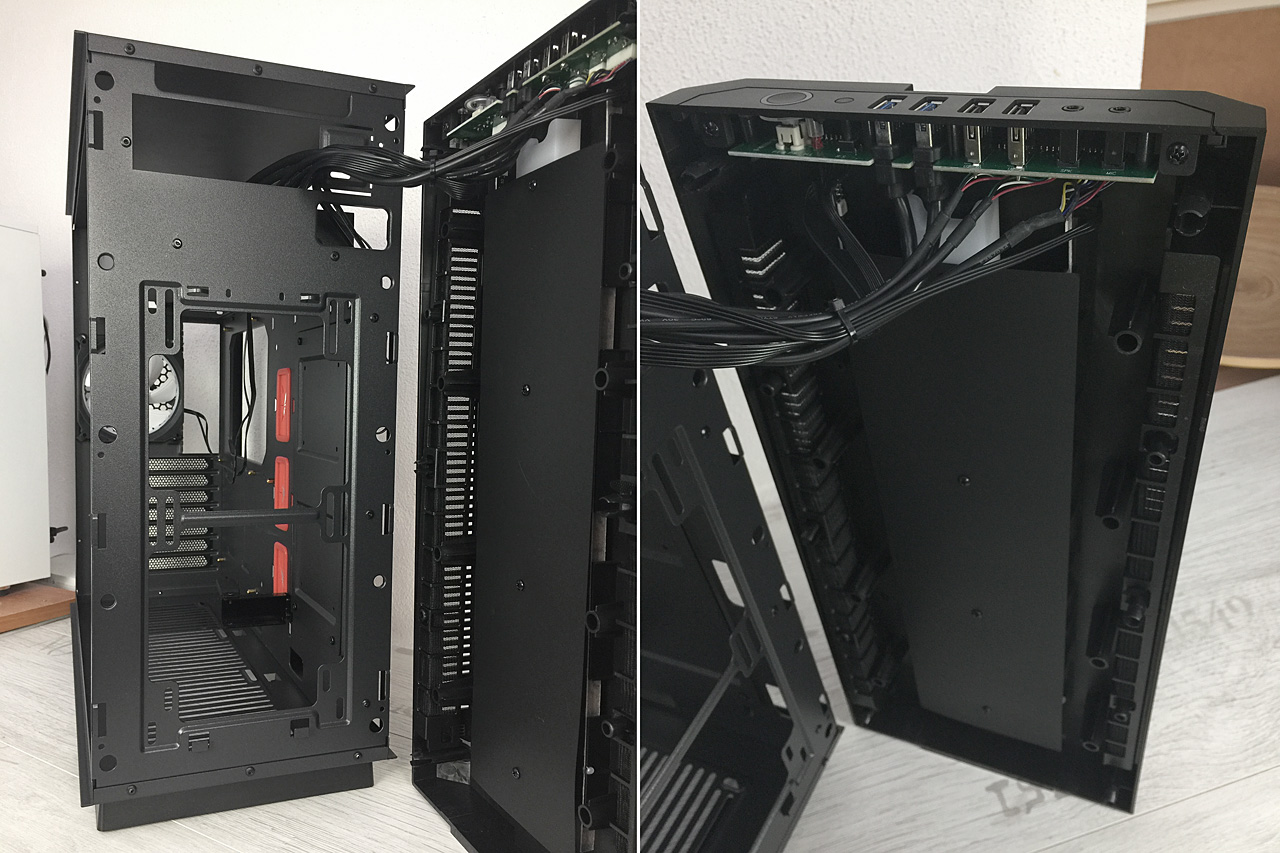

Musíme být přitom opatrní, neboť manipulaci s čelním panelem nám omezují permanentně připojené kabely jeho I/O prvků. Na zadní straně vidíme, že ARGB LED pásky čelního panelu se ukrývají pod plátem z černé plastové fólie. Jejich světlo nebude díky tomu pronikat k případným čelním ventilátorům a dále do hloubi skříně. Z potisku desky tištěných spojů I/O panelu se konečně dozvídáme, že neoznačený krajní audio konektor je určen pro mikrofon a ten blíže středu pro sluchátka.
Po odejmutí čelního panelu získáme také přístup k pozicím pro dva 120/140mm ventilátory, alternativně pro radiátor vodního chlazení odpovídající velikosti. V horní části čelní stěny šasi vidíme i obdélníkový otvor odpovídající velikosti 5,25" optické mechaniky, jenže její montáž zde není možná.

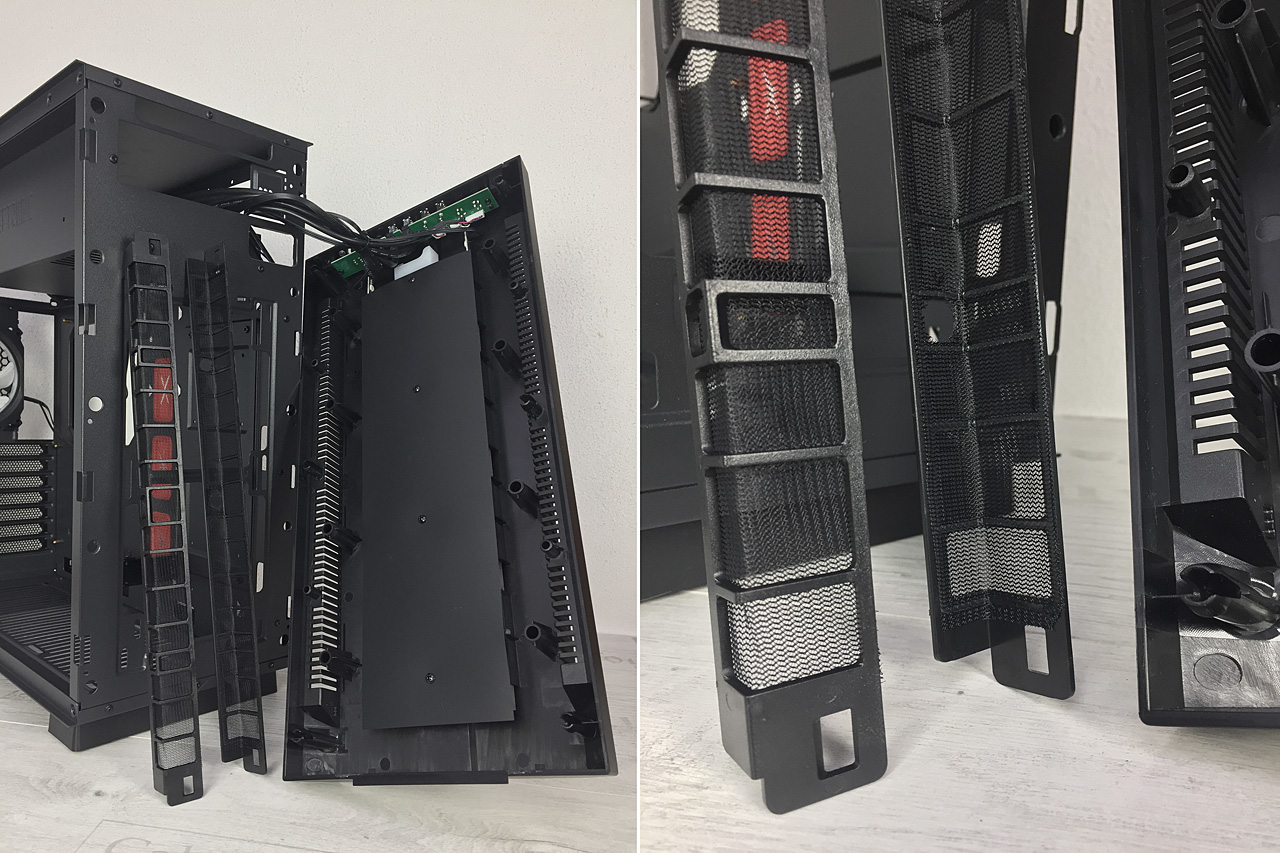

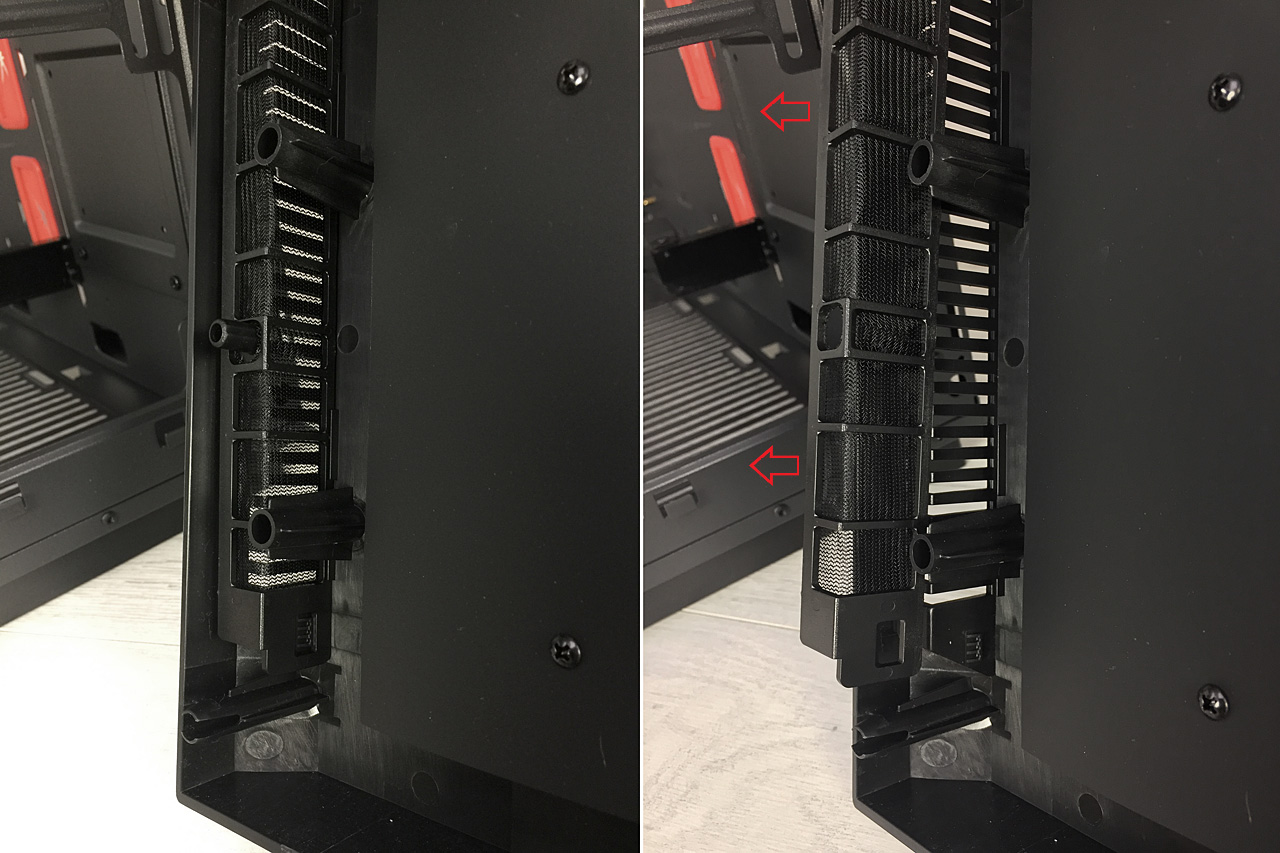

Prachové filtry v rozích čelního panelu jsou přidržovány jen napružením mezi drobnými plastovými výstupky, takže je lze snadno vyjmout vytažením ve směru hmoždinek a distančních kolíků panelu.
Rámová konstrukce filtrů ve tvaru písmene "L" je zhotovena z houževnatého plastu se zalisovanou plastovou síťkou.

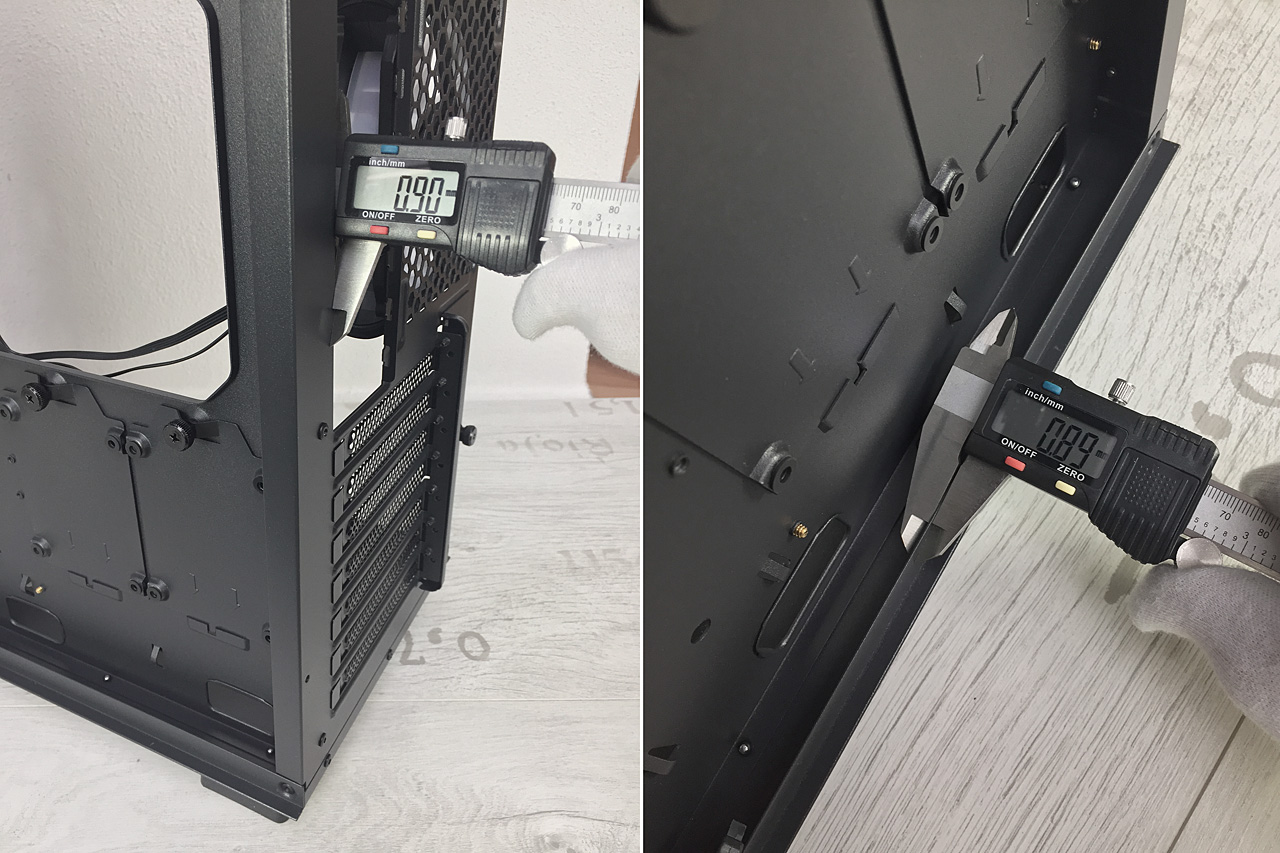

Dostáváme se do závěrečné fáze představení skříně Chieftronic G1, takže se podíváme, jak dopadlo měření síly plechu použitého na konstrukci šasi. Výrobce deklaruje použití plechů tloušťky 0,8 mm, já jsem naměřil o desetinu milimetru více. Určitou roli zde jistě sehrává oboustranná vrstva laku.

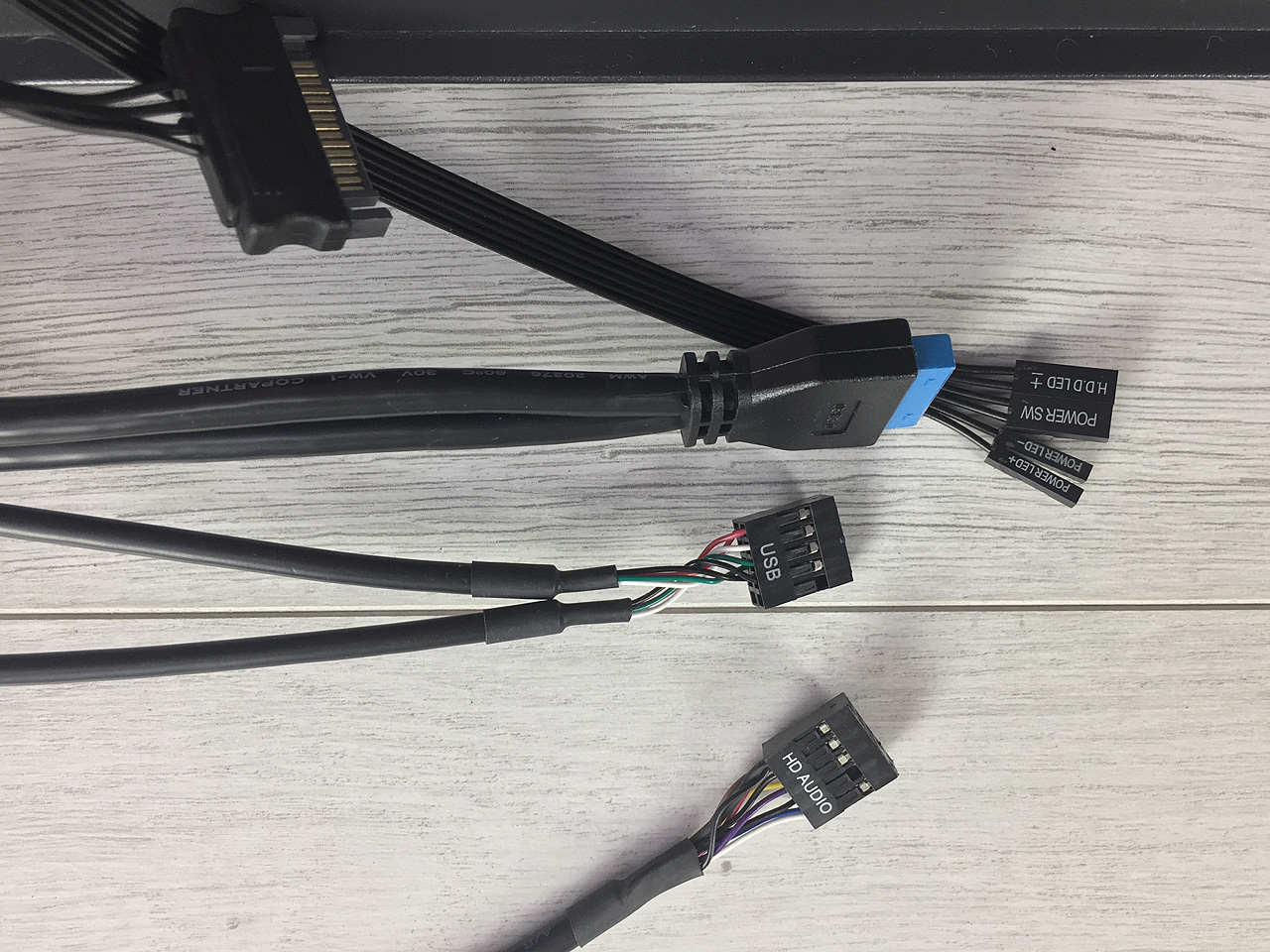

Zajímavostí kabelů vedoucích od čelních I/O prvků skříně je pouze spojení vodičů od kontrolních LED a tlačítka Power do jediného plochého kabelů. Jinak zde máme klasické kabely pro USB 2.0 a 3.0, HD audio. Kabel se SATA napájecím konektorem je určen pro napájení jednotky regulátoru osvětlení a ventilátorů. Připomínám, že kablík od tlačítka Reset je z výroby připojen k řídicí jednotce osvětlení.

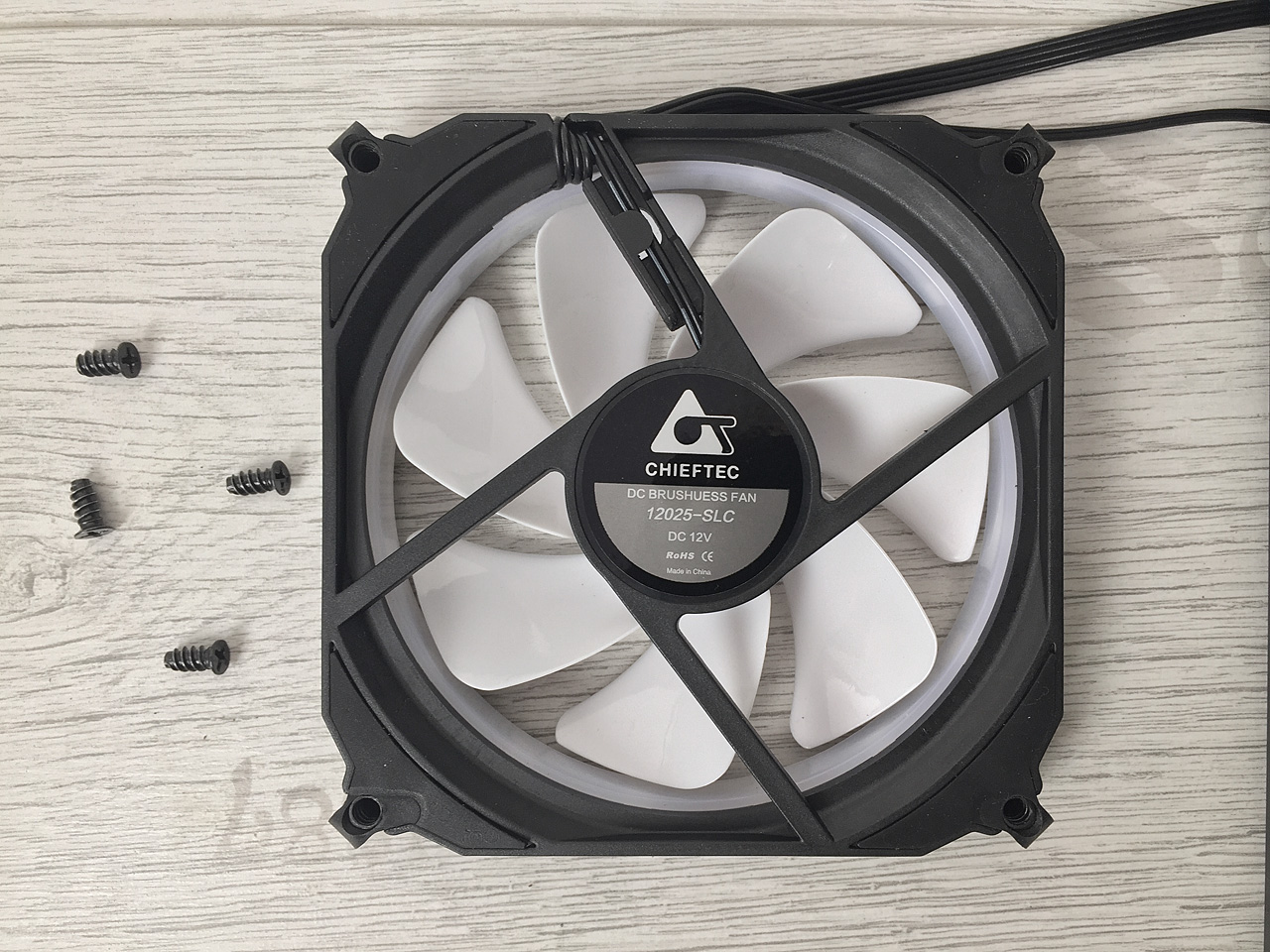

Skříň Chieftronic G1 je standardně dodávána s jedním ventilátorem typu Chieftec Tornado CF-1225RGB. Při plném napětí 12 V běží rychlostí 1200 ot./min. a otáčky lze regulovat pouze změnou napětí, přičemž jeho startovací napětí je 5 V. Výrobce deklaruje hladinu hluku pouhých 16 dB(A), ale při maximálních otáčkách je ventilátor zřetelně slyšet i z uzavřené skříně. Při polovičních otáčkách už hluk ze skříně neruší a při nejnižších není slyšet ani z bezprostřední blízkosti. Testovanému kusu však lehce ševelilo ložisko, ale slyšet to bylo jen s hlavou těsně vedle ventilátoru. Maximální průtok vzduchu ventilátorem činí 53 CFM. Zabudované adresovatelné RGB osvětlení prstence ventilátoru tvoří celkem 16 LED diod.

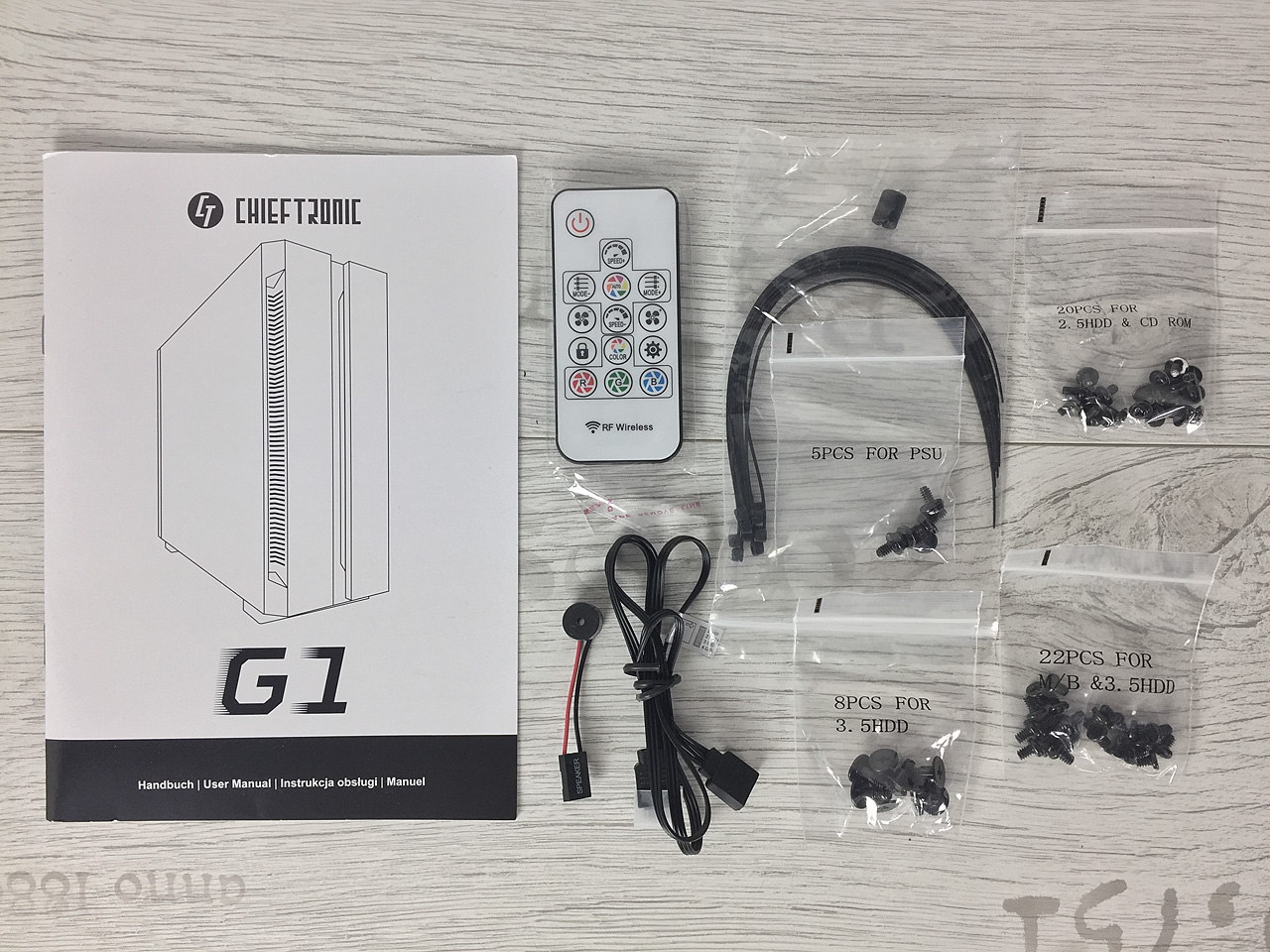

Nakonec si prohlédneme dodávané příslušenství, kde kromě obvyklého spojovacího materiálu nalezneme prehistorický bzučák, kabel k propojení řídicí jednotky ARGB osvětlení se základní deskou, dálkové ovládání a velmi stručnou uživatelskou příručku.

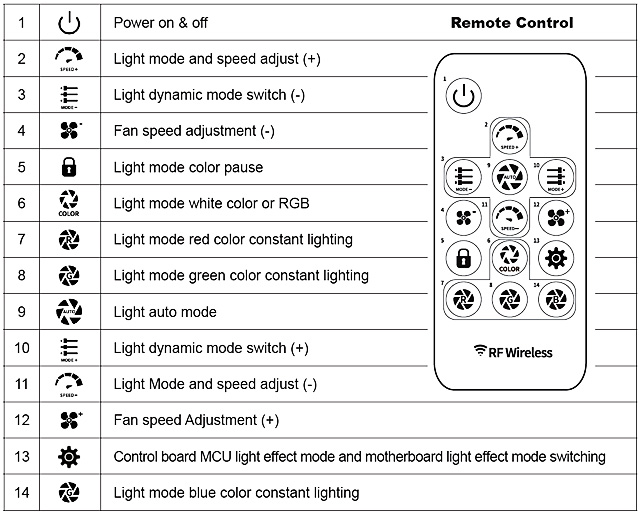

Z uživatelské příručky jsem si vypůjčil následující obrázek, popisující funkce jednotlivých tlačítek dálkového ovládání. Jak vidíme, ovládání slouží nejen k nastavení ARGB osvětlení, ale lze jím také měnit otáčky připojených ventilátorů (ve třech stupních). Tlačítko Power dálkového ovládání vypíná pouze prvky osvětlení, nikoliv celý počítač.
