Známý výrobce počítačových skříní nedávno vydal svůj první model pod nově založenou prémiovou značkou Chieftronic, zaměřenou na produkty pro herní využití. Vytvořil v mnoha ohledech zajímavou konstrukci, kterou se odlišuje od hlavního proudu a přináší na trh alternativu pro zákazníky hledající mimo jiné kvalitní skříň za dobrou cenu.

Reklama

Interiér – levá strana

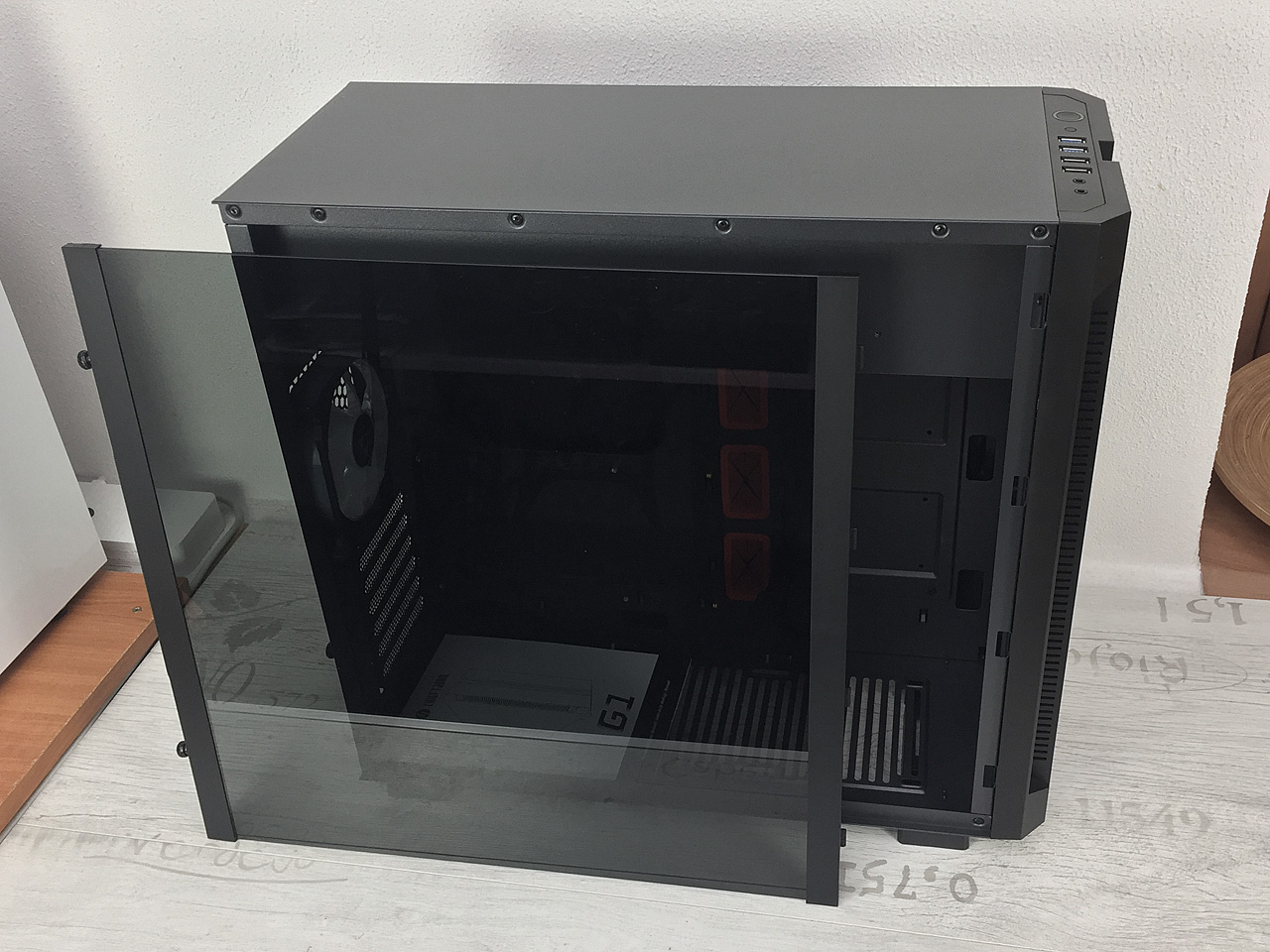

Do interiéru skříně Chieftronic G1 se podíváme nejprve z levé strany ukryté pod bočnicí z temperovaného skla.Demontáž bočnice je velmi snadná, stačí uvolnit dvojici šroubů na jejím zadním okraji. Všimněte si precizního konstrukčního provedení styčných ploch s bočnicí po obvodu šasi. Všechny čtyři strany jsou v jedné rovině a hlavy nýtů jsou zapuštěny tak, aby nad tuto rovinu nevyčnívaly. Ve výsledku bočnice těsně přiléhá k šasi a uzavírá tím cestu pro průnik prachu do interiéru skříně.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

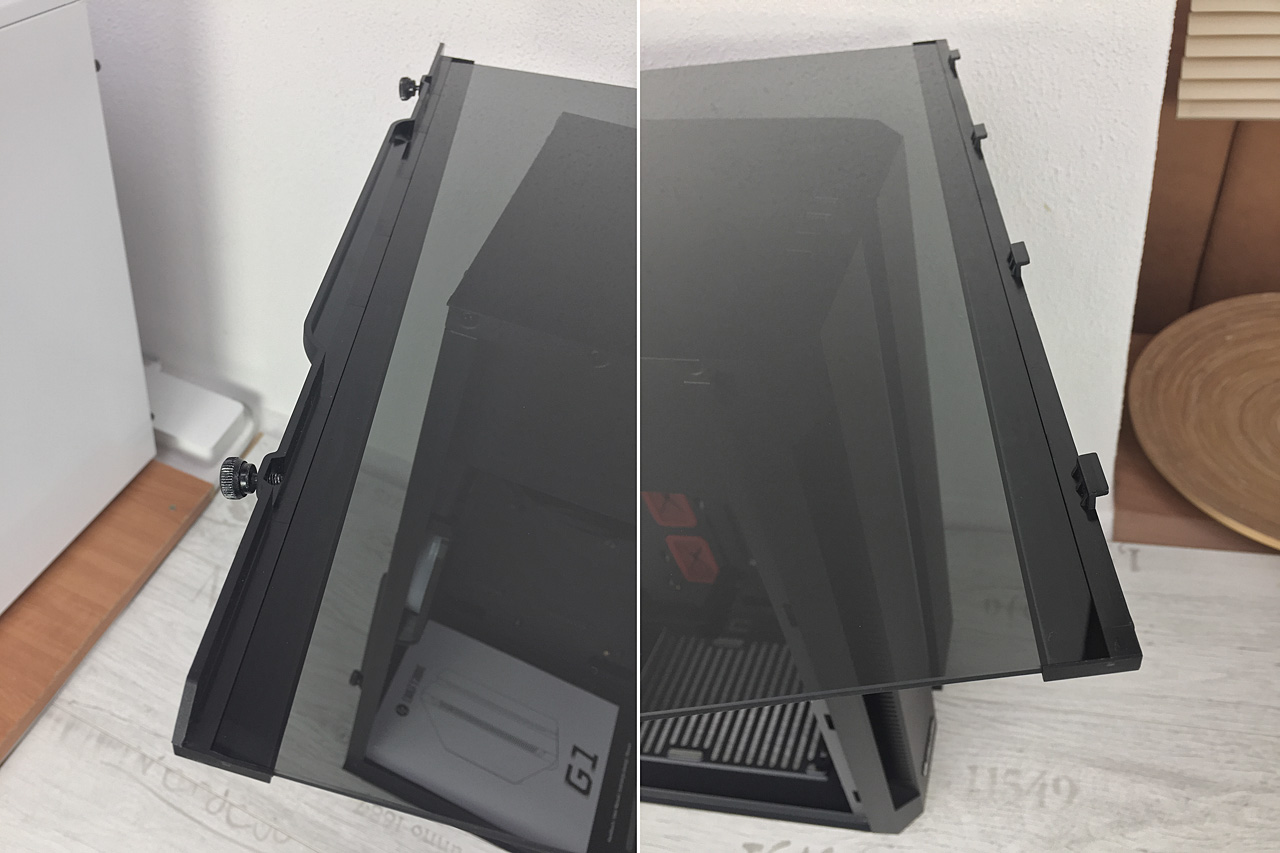

Z rubové strany vidíme, že sklo bočnice je vlepeno do vybrání okrajových plastových lišt a tvoří s nimi na vnitřní straně jednu kontaktní rovinu určenou pro styk s obvodovou plochou šasi. Upevnění přední části bočnice mají na starost čtyři plastové háčky, na opačném konci pak stejnou funkci plní dva pojistné šrouby. Ty nám po uvolnění ze zadní lišty bočnice nevypadnou.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

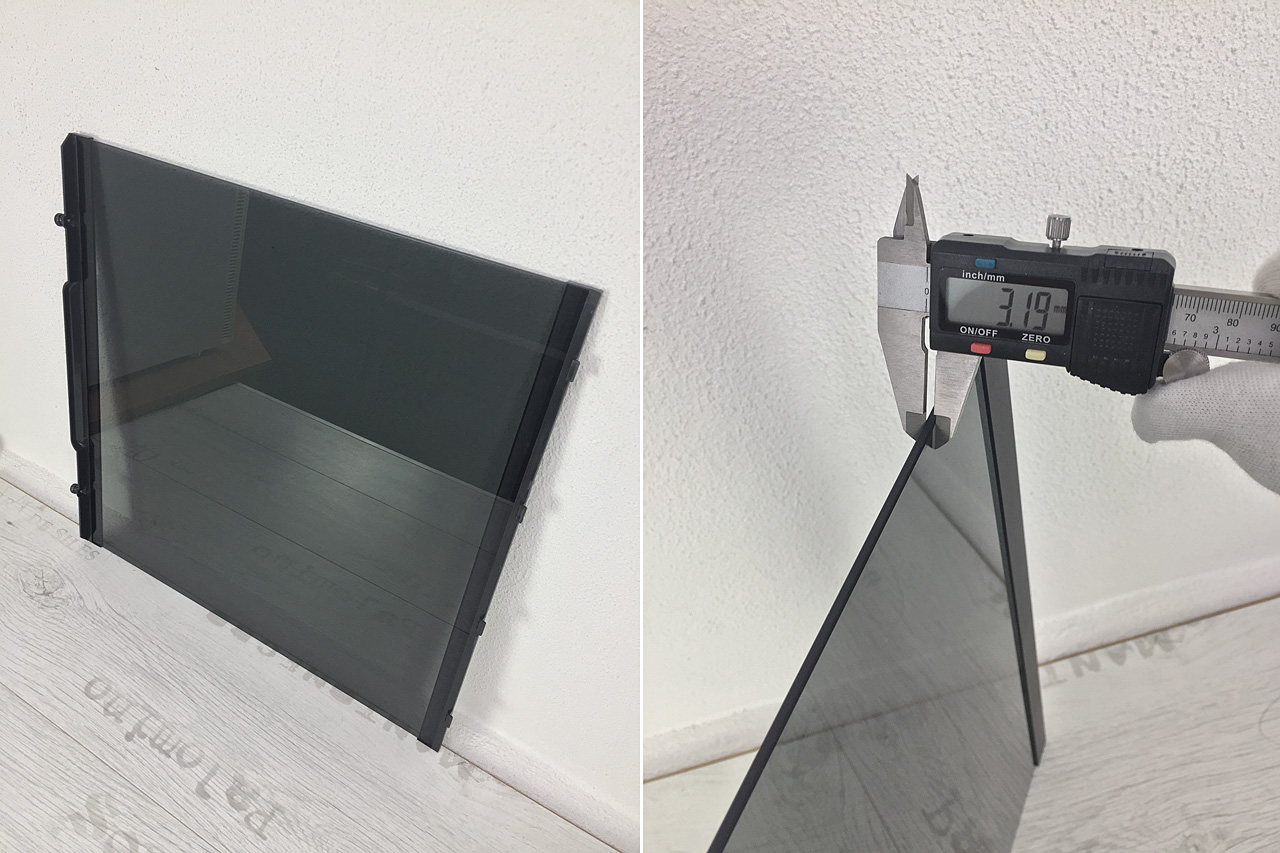

Temperované sklo bočnice má lehce nazelenalý tón zatmavení s vyšší intenzitou, která již omezuje viditelnost tmavších objektů v hloubi skříně. Měřením jsem ověřil, že tloušťka skla je jen 3 mm, ale s ohledem na jeho vyztužení plastovými lištami a současně na zapuštění skla pod vystupující okraje šasi se nemusíme obávat o jeho poškození.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

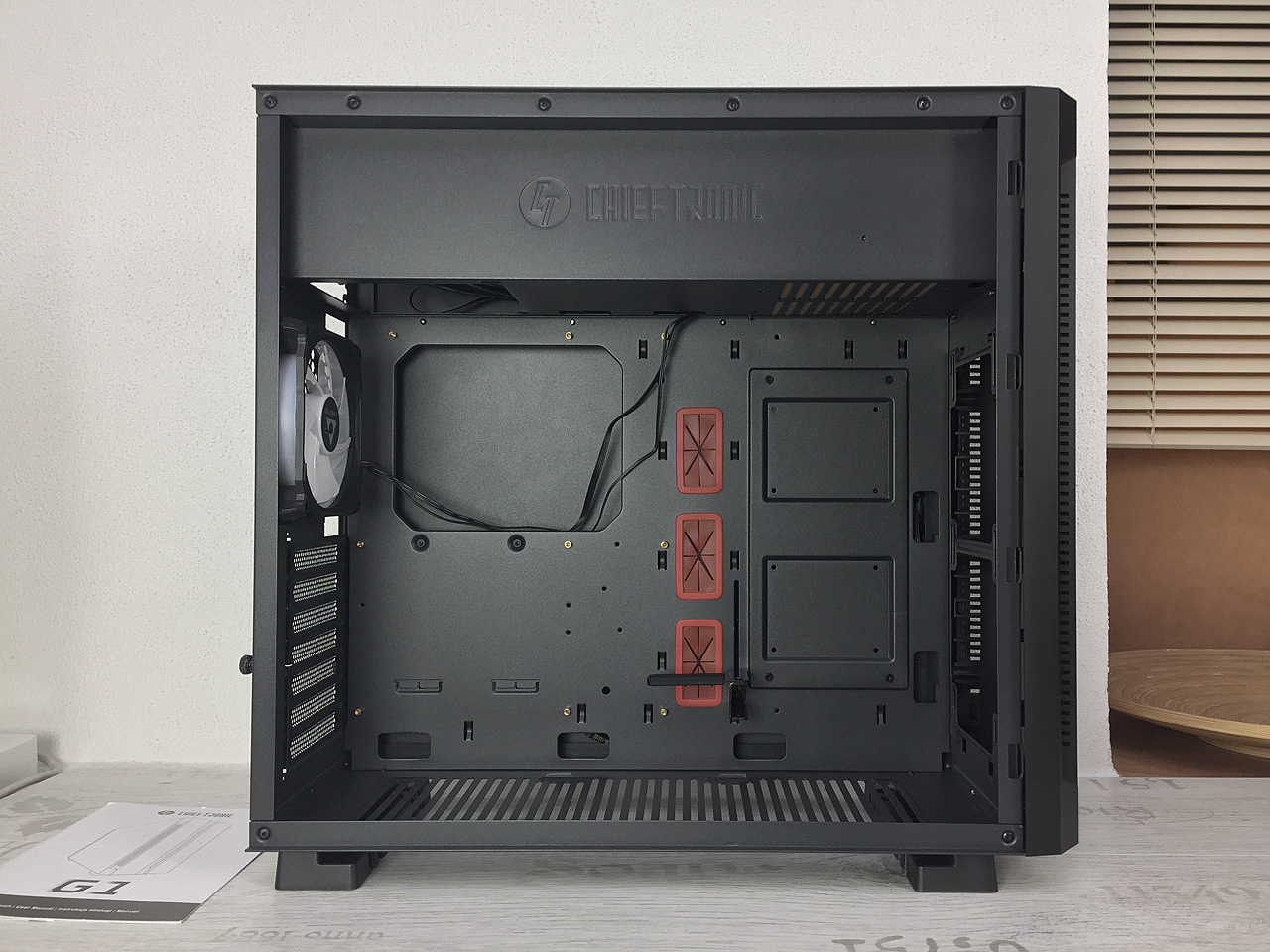

Skříň Chieftronic G1 pojme nejpoužívanější formáty základních desek, konkrétně Mini-ITX, microATX a full ATX. Rovná přepážka pod základní deskou (tray) nebrání ani montáži největšího formátu E-ATX, ale taková deska by zakryla přední otvory pro průchod kabelů. Pokud by přesto někdo na osazení základní desky formátu E-ATX trval, nabízí se možnost demontáže obdélníkového plechového krytu v přední části přepážky, který standardně funguje jako držák dvojice 2,5" disků.

Specialitou modelu G1 je nevšední koncepce interiéru s tunelem napájecího zdroje umístěným pod stropem skříně. Výrobce toto řešení zvlášť vyzdvihuje a poukazuje na jeho přínos k lepšímu chlazení instalovaných komponent. S tím by se dalo souhlasit za předpokladu, že primárním požadavkem je zachování zcela uzavřeného stropu skříně. Pokud bychom totiž chtěli porovnávat průtok vzduchu se skříní s otevřeným stropem a možností osazení dvou a více stropních ventilátorů, nevyšla by G1 z tohoto srovnání vítězně.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

Takže jak to ten výrobce vlastně myslel? Pokud vezmeme v úvahu, že v zádi tunelu bude namontovaný napájecí zdroj, který nepoběží v pasivním režimu, tak se skříň bude chovat tak, jako by měla osazené dva ventilátory na odtah vzduchu z interiéru. Jeden na zádi a jeden na stropě. Ventilátor napájecího zdroje se bude podílet na odsávání zahřátého vzduchu, ovšem za cenu nižší účinnosti vlastního chlazení. Toto řešení není nic nového a v minulosti bylo zcela běžné (samotný zdroj bez tunelu). I nyní se používá u většiny „kancelářských“ skříní a s nimi má výrobce letité zkušenosti.

Vraťme se ale k popisu jednotlivých částí šasi. Z jeho dna vystupuje rozměrný prolis ventilátorových pozic určený až pro tři 120mm ventilátory, případně radiátor vodního chlazení do délky 360 mm. V kombinaci s radiátorem na dně skříně výrobce z důvodu kolize doporučuje použití základní desky pouze do velikosti mATX.

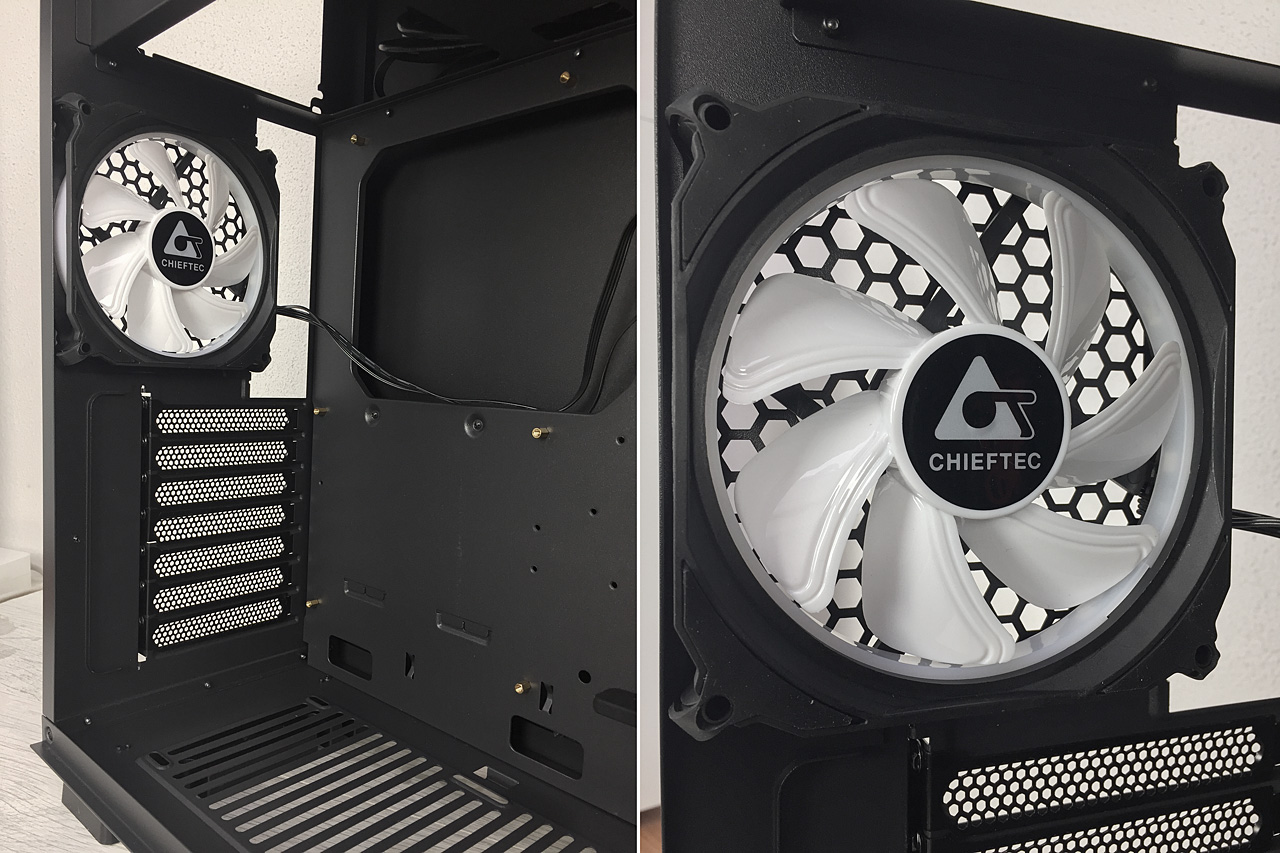

Nejzajímavějším objektem na zadní stěně skříně je standardně dodávaný 120mm ventilátor s adresovatelným ARGB LED osvětlením. Diody osvětlení se nachází v prstenci z průsvitného plastu po obvodu ventilátoru. Lopatky ventilátoru z vysoce lesklého bílého plastu mají za úkol emitované světlo odrážet a rýhy v nich současně vytváří zajímavé vizuální efekty. Konstrukce ventilátoru působí dojmem kvalitního výrobku, jeho rohy jsou osazené docela členitými výřezy z gumy pro eliminaci přenosu vibrací do konstrukce skříně.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

Pro zajímavost jsem změřil velikost šestiúhelníkových otvorů u zadní ventilátorové pozice (cca 7 mm) a šířku podélných otvorů u ventilátorových pozic na dně skříně (cca 5 mm).

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

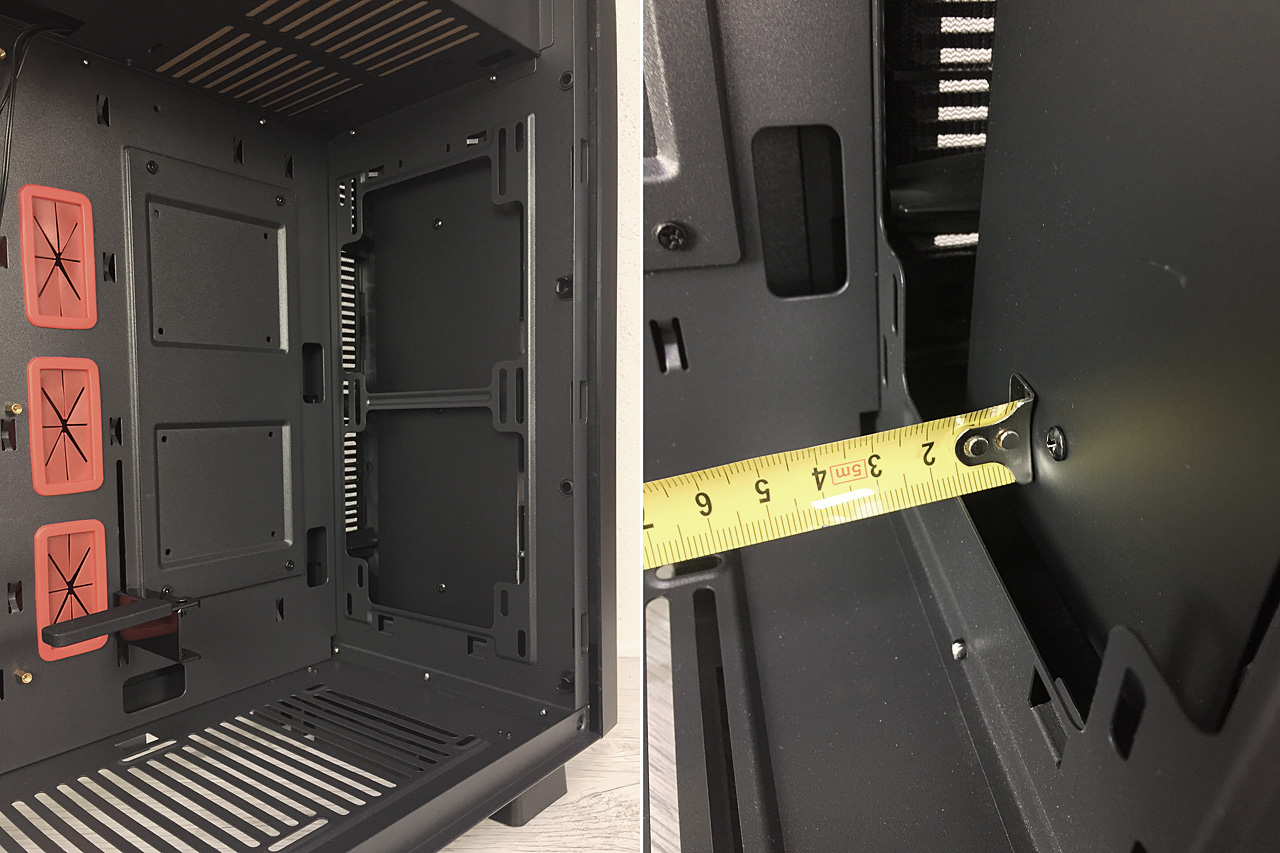

Dvě pozice pro 120/140mm ventilátory se nachází na čelní stěně šasi. Otvory pro přísun vzduchu k ventilátorům jsou zcela volné bez jakýchkoliv překážek. Mezi ventilátory a čelním panelem zůstává mezera šíře 16 mm. Čelní pozice umožňuje samozřejmě montáž radiátoru vodního chlazení do velikosti 280 mm.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

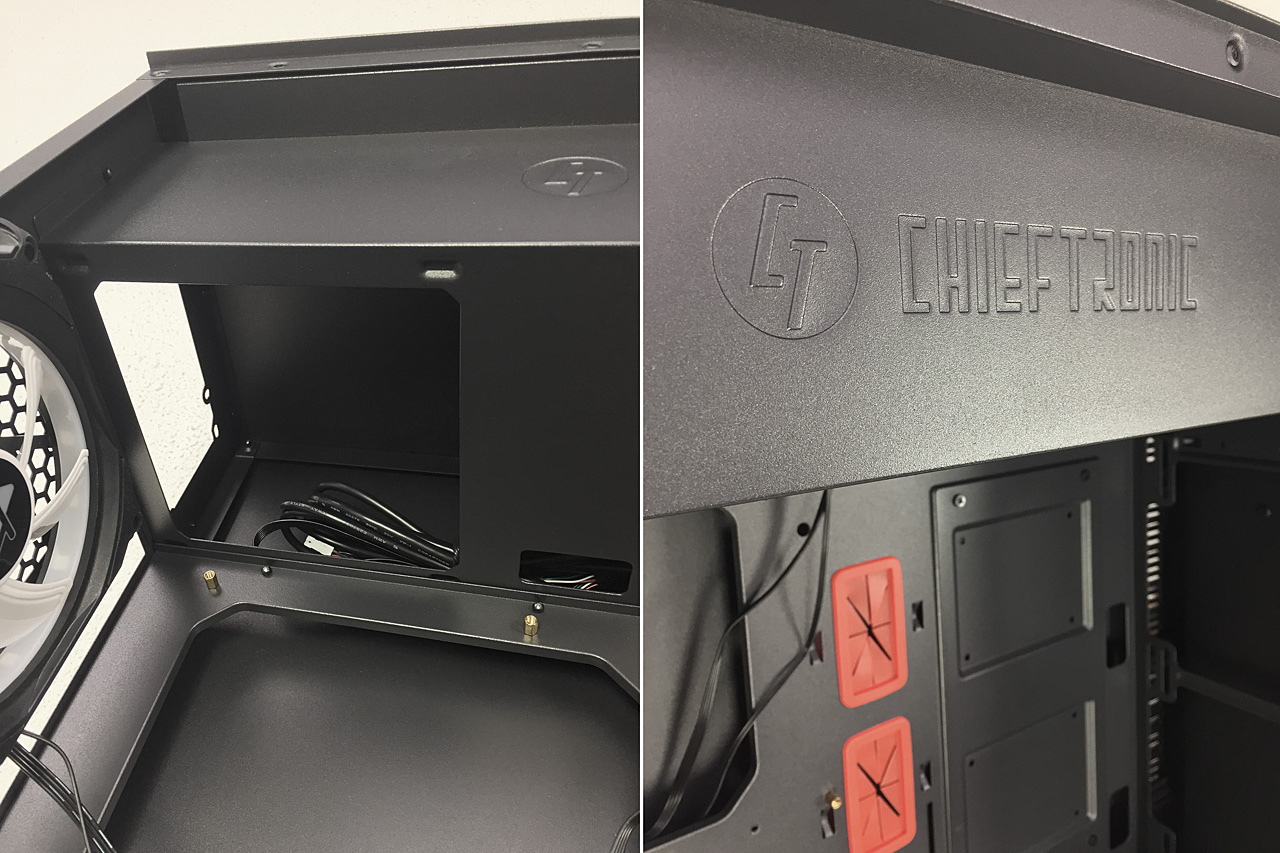

A jsme zpět u plechového krytu tunelu, jenž je do šasi pevně přinýtován a přispívá tak k vyšší odolnosti skříně proti kroucení. Čtvercový otvor v zadní části tunelu slouží pro přívod vzduchu k ventilátoru napájecího zdroje. Na opačném konci je mřížka pro přísun vzduchu ke koši s pevnými disky. Skrze podlouhlé otvory nyní vidíme prosvítat karton krabičky s příslušenstvím skříně umístěné ve spodní pozici koše.

Pokud do horní čelní pozice namontujeme ventilátor, bude se část vzduchu od jeho lopatek dostávat mřížkou k diskům, ale od nich nebude tento vzduch účinněji odsáván dále k zádi skříně. Proudit však může větším otvorem ve směru k čelnímu panelu kde jej opětovně nasaje čelní ventilátor. Nepůjde zřejmě o nějakou intenzivnější výměnu vzduchu. Pokud budeme mít v koši pevné disky trpící vysokými teplotami, můžeme navíc zkusit štěstí demontáží obdélníkového plechového krytu v přední části přepážky základní desky a jeho nahrazením 120mm ventilátorem (jsou zde ukryty pozice pro dva 120mm ventilátory). Tím by se měl vzduch v tunelu více rozhýbat.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

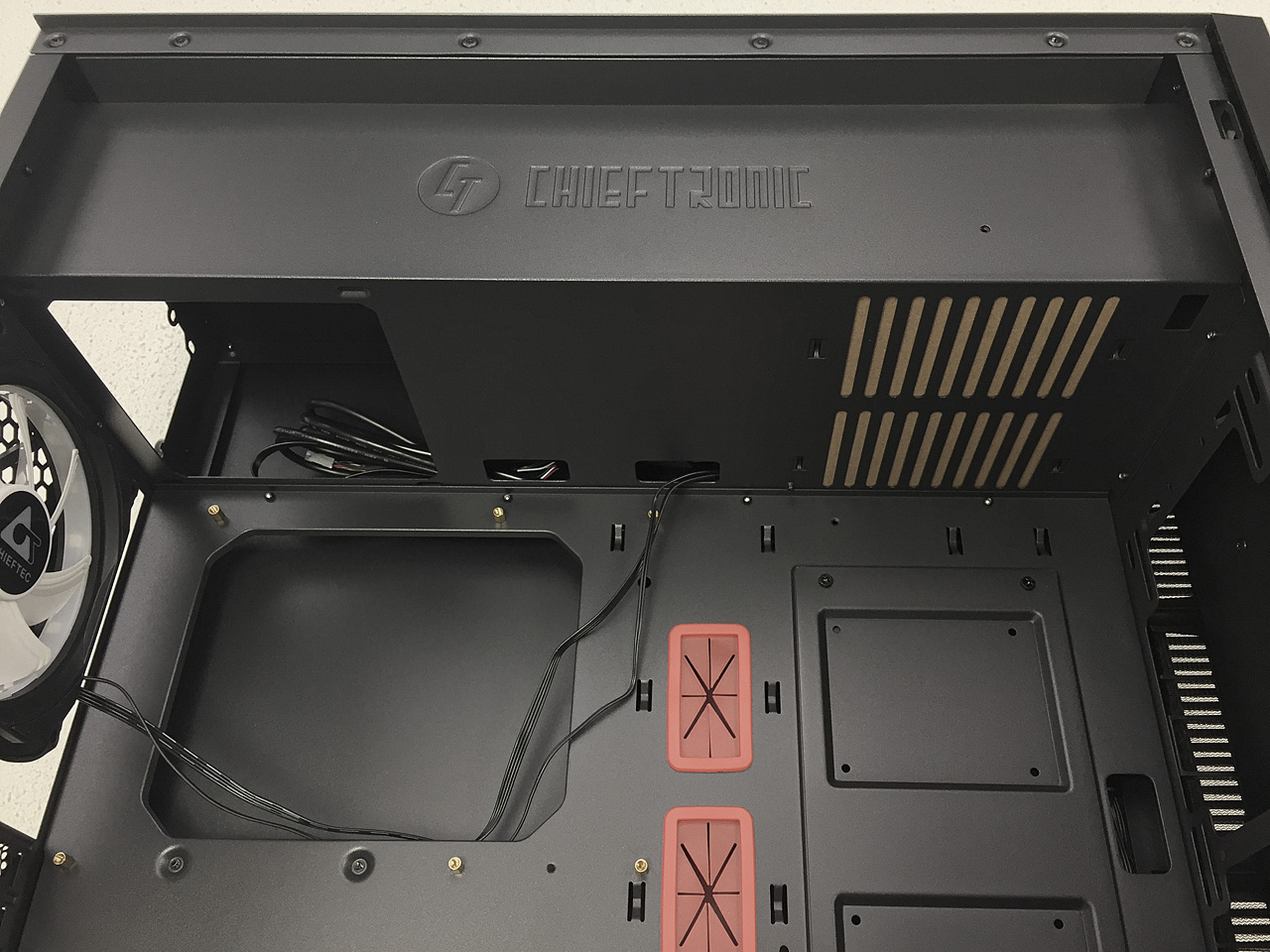

Tunel napájecího zdroje nezaplňuje celou vnitřní šířku skříně a jeho rozměry odpovídají standardní šířce napájecího zdroje. Je to zřejmě z estetických důvodů, aby za sklem bočnice lépe vyniklo rozměrné vylisované logo výrobce zdobící pohledovou stěnu tunelu. Skříň umožňuje montáž napájecího zdroje do délky 200 mm.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz

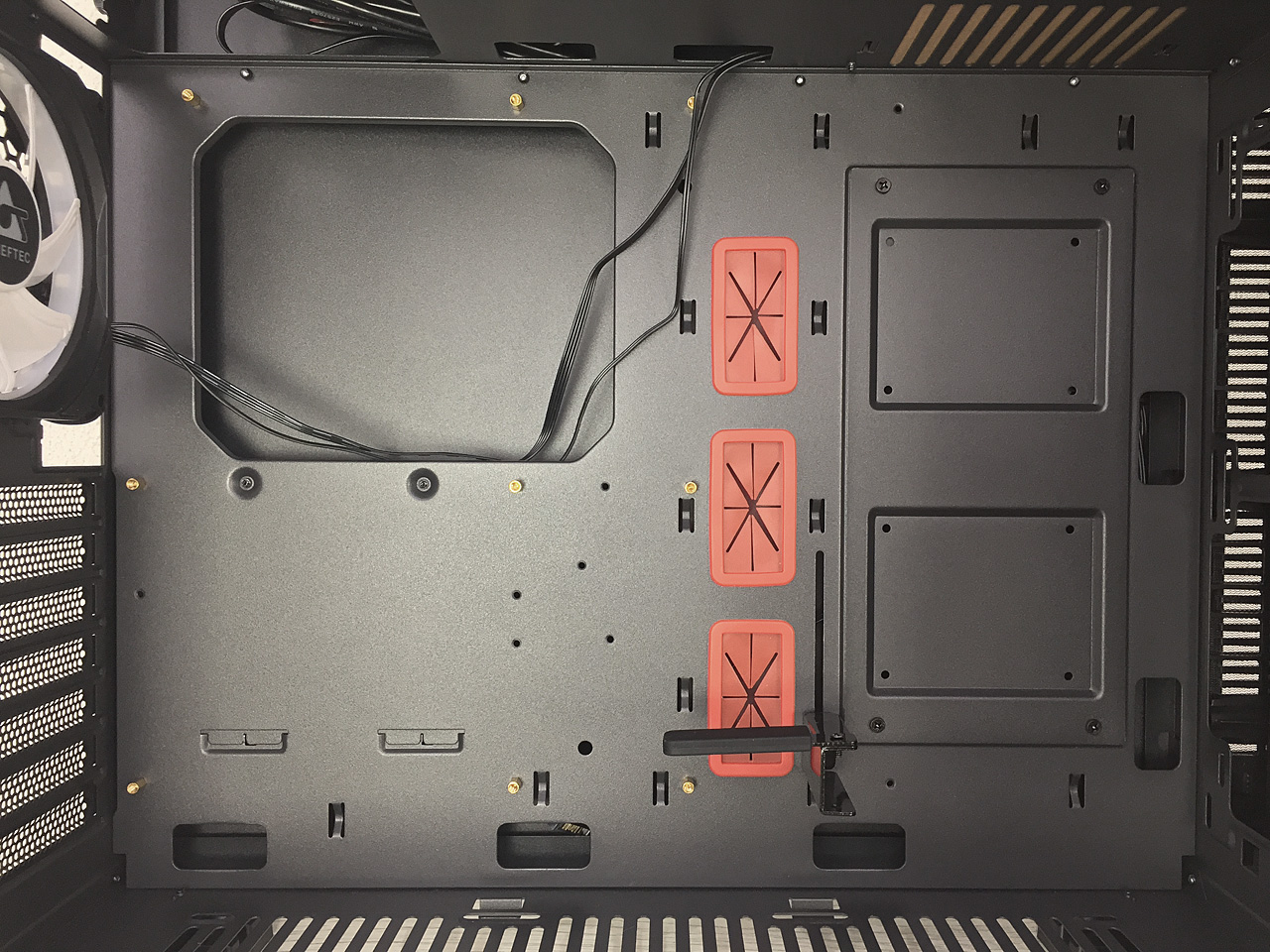

V rovné přepážce pod základní deskou vidíme několik otvorů pro průchod kabelů, z nichž hlavní trojice je vybavena silikonovými průchodkami červené barvy. Ostatní mají alespoň pečlivě zaoblené okraje. Prostor nad základní deskou umožňuje montáž chladiče procesoru s výškou až 160 mm, což není mnoho, ale například oblíbeny chladič SilentiumPC Fera 3 se vejde ještě s 5mm rezervou. Grafická karta může mít délku až 400 mm a lze ji navíc podepřít standardně dodávaným polohovatelným držákem s gumovým návlekem.

Chieftronic G1: herní skříň v podání designérů Chieftec
i Zdroj: PCTuning.cz
