V návodu na přetaktování Radeon RX 7700 XT se podíváme na to, jak se vypořádat s automatikou v AMD Software tak, abyste snížili spotřebu, zvedli výkon anebo dokonce dosáhli vyššího výkonu při nižší spotřebě. Vyzkoušíme podvoltování, přetaktování grafického čipu i pamětí a různá nastavení ventilátorů.
Co v grafech najdete a jak se v nich vyznat
Ve výsledcích měření z jednotlivých testů jsou uvedené základní hodnoty, které zaznamenat přes diagnostické utility. Údaje jsou ze záznamu z MSI Afterburner, celkový příkon PC jsem získal odečtem z displeje zásuvkového wattmetru Voltcraft Energy Monitor 4000 Pro.
Pro jednoduchost se v úvodu podíváme jen na grafy s jediným měřením karty ve výchozím nastavení. V nich je vidět, co se s kartou děje po dlouhodobější zátěži.
V dalších kapitolách už jsou u každé hodnoty vždy dvě měření a jim příslušné dvě datové řady – první je aktuální nastavení a druhá toto výchozí nastavení pro srovnání. V čárových (spojnicových) grafech je vždy průběh celého měření, v pruhových grafech pak minimální, průměrné a maximální hodnoty.
V každém spojnicovém grafu je nalevo hlavní a napravo vedlejší svislá osa. To je nutné, pokud chceme mít v jednom grafu více hodnot s různými řády a jednotkami, které spolu souvisejí – například takt GPU v tisících MHz a vytížení procesoru a grafického čipu v procentech. To, která hodnota přísluší ke které ose, je vidět na popiscích. Barva osy pak odpovídá datové řadě s hlavní hodnotou.
Na vodorovné ose je čas v sekundách, 3D zátěž začíná obvykle kolem třicáté sekundy.
V grafu je světle oranžovou barvou zvýrazněný úsek, z něhož se počítají průměry a odečítají i minima a maxima, jejichž hodnoty pak vidíte v grafu v boxech napravo pod legendou.
Snímková frekvence, vytížení grafického čipu a procesoru
V prvním grafu je klíčovou hodnotou průběh snímkové frekvence (oranžové a červené datové řady). Pohybuje se obvykle mezi 70–120 snímky za sekundu, hodnoty se odečítají na levé ose. Fialovou barvou je vytížení grafického čipu a tyrkysovou vytížení procesoru v procentech. Hodnoty odečtete na pravé ose.
Vytížení grafického čipu je v zátěži obvykle 98–100 %, pokud kartu nelimituje procesor.
Vytížení procesoru je obvykle výrazně nižší. Na sto procentech by bylo pouze při maximálním vytížení všech 24 logických jader. Obvykle je ve hrách intenzivněji jen jen pár jader a na dalších už je jen minimální zátěž. Proto bývá vytížení procesoru výrazně nižší než u grafiky, tady je to v průměru kolem kolem 10 %. Hodnotu odečtete rovněž na vedlejší pravé ose.

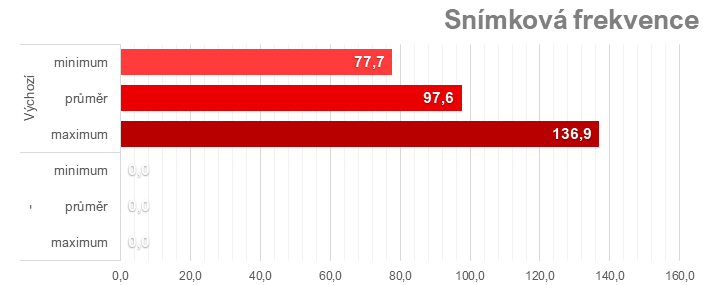

V pruhovém grafu jsou pak ještě minimální, průměrné a maximální hodnoty snímků za sekundu z měřeného úseku.

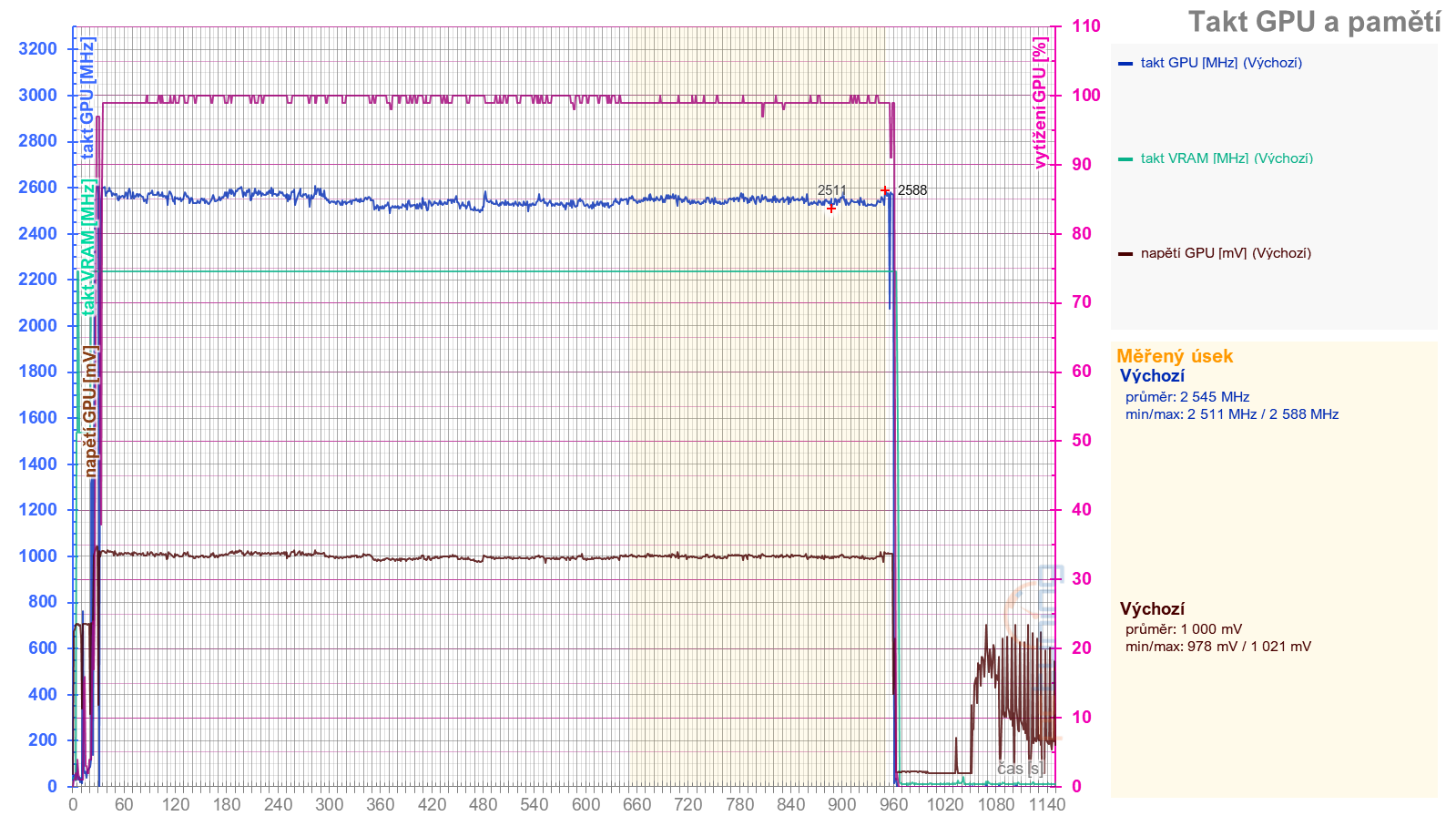

Takt GPU, takt pamětí, napětí GPU
V dalším grafu s označením Takt GPU a pamětí je průběh taktů grafického čipu a videopamětí během testu.
Modrou barvu má průběh taktů grafického čipu, které regulace upravuje v závislosti na spotřebě. Přísluší k modré ose nalevo s rozsahem 0–3300 (MHz). V hnědých odstínech je pak průběh napětí grafického čipu. To se v zátěži pohybuje většinou v rozmezí 0,97–1,3 V. Abych hodnoty mohl vynést na jednu ze dvou os grafu, převedl jsem je na milivolty (tedy 970–1300 mV), odpovídající osa je nalevo.
Modrozelenou barvu má takt pamětí. Ten se u obou profilů neliší a ve 3D zátěži se nemění, takže je po většinu času v grafu vidět jen rovná čára. U pamětí jde o pracovní takt 2500 MHz, „efektivní“ hodnota je u GDDR6 osmkrát vyšší, tedy 20 000 Mb/s (18 Gb/s). Před spuštěním a po skončení testu běží paměti v úspornějším režimu na nižších taktech.
Třetí datová řada je znovu vytížení GPU (to je ve všech grafech), opět patří k ose napravo a má fialovou barvu.

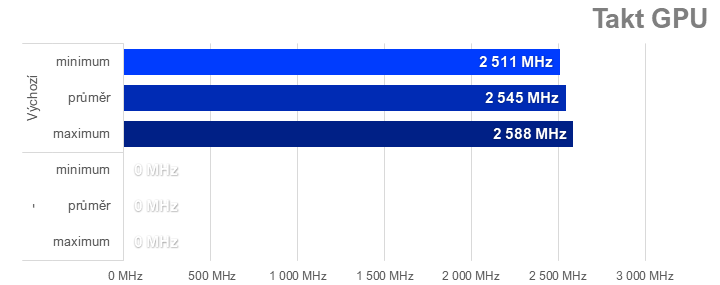

V dalších pruhových grafech je ještě srovnání minimálních, průměrných a maximálních hodnot z vyznačeného úseku.
Teplota GPU, Hotspot, Fan speed
V dalším grafu jde především o závislost otáček ventilátorů na teplotách čipu. U posledních generací zobrazují Radeony v monitoringu vedle průměrné hodnoti i nejvyšší hodnotu z teplot naměřených na jednotlivých čidlech uvnitř GPU (hotspot).
V našem grafu je klasická průměrná teplota v odstínech červené, nejvyšší teplota naměřená napříč čidly, tedy hotspot, je v odstínech oranžovočervené. Právě podle hodnot naměřených na „hotspotu“ pak regulace nastavuje výkon ventilátorů (v rozsahu od nuly do sta procent výkonu) – to je šedá datová řada.
Na ose vpravo jsou pak otáčky ventilátorů (v grafu odstíny modré). Nalevo je pak osa pro většinu ostatních hodnot – teplotu GPU i jeho hotspotu a šedou barvou výkon ventilátoru v procentech (fan speed).

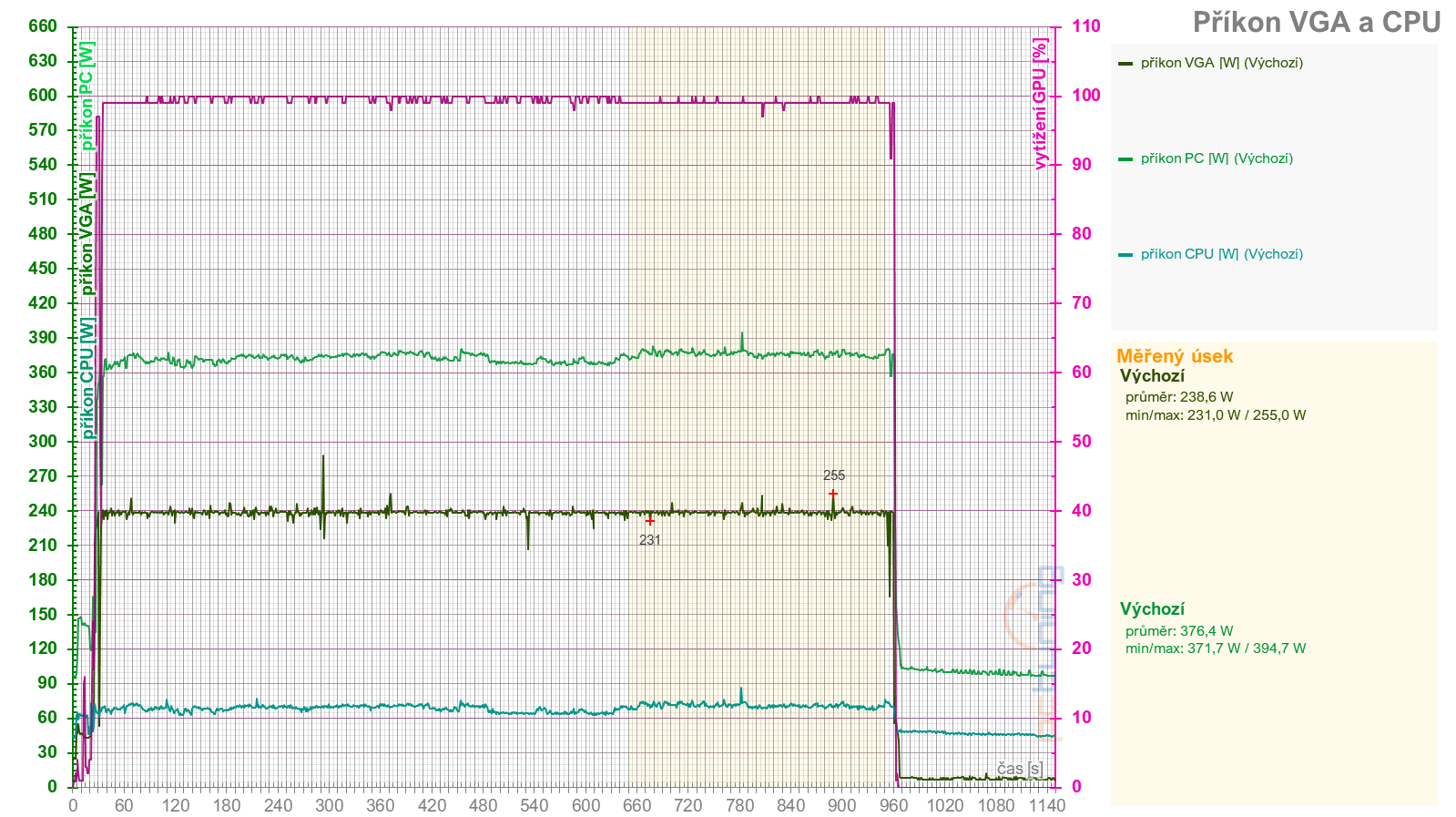

Příkon PC, příkon GPU, příkon CPU
Jasně zelená čára kolem 370 W je příkon celé sestavy odečítaný zásuvkovým wattmetrem. Jde tedy o reálný příkon celého počítače, který je kvůli účinnosti zdroje vyšší než součet příkonu jednotlivých komponent napájených zdrojem. Čistý příkon samotných komponent je nižší, ale vše napájí zdroj s účinností kolem 90–92 % a platit budete to, co si počítač vezme ze zásuvky.
V tmavších odstínech zelenohnědé je příkon karty odečtený z monitoringu. Na jejím průběhu je vidět, že prakticky po celou dobu zátěže běží karta na hranici nastaveného maximálního příkonu, regulace drží hodnotu v rozmezí jednotek wattů od něj a jen výjimečně se regulace trochu rozdivočí a objeví se krátké špičky nebo propady.
U minulé generace Radeonů šlo ještě o příkon samotného grafického čipu, u Radeonů RX 7000 už by mělo jít o (přibližný) příkon celé karty. Na to si musíte dávat pozor při srovnávání spotřeby RX 7000 čistě podle monitoringu se staršími Radeony, u nichž se stejná položka vztahuje jen k příkonu GPU bez ostatních komponent na kartě.
Nejnižší čára v zelenomodrých odstínech dole je pak příkon procesoru z monitoringu. Opět platí, že jde o samotné pouzdro procesoru, nějaké další ztráty jsou na napájecí kaskádě procesoru na desce a nakonec na zdroji. U zásuvky to bude oproti čistým cca 60 W z monitoringu možná 5–6 W navrch.
Zbývajících cca 50–60 W do celkového příkonu PC dělají účinnost zdroje a příkon ostatních komponent (deska, na ní čipset, paměti, integrované adaptéry, disk, systémové ventilátory, regulační panel k ventilátorům a pásek s LED)
A ještě hodnoty v pruhových grafech. V prvním je celkový příkon PC, ve druhém už je příkon samotné grafiky z monitoringu – na průměru je dobře vidět, jestli a jak regulace na jednotlivých profilech limit příkonu mění.
