Interiér – demontáž panelů

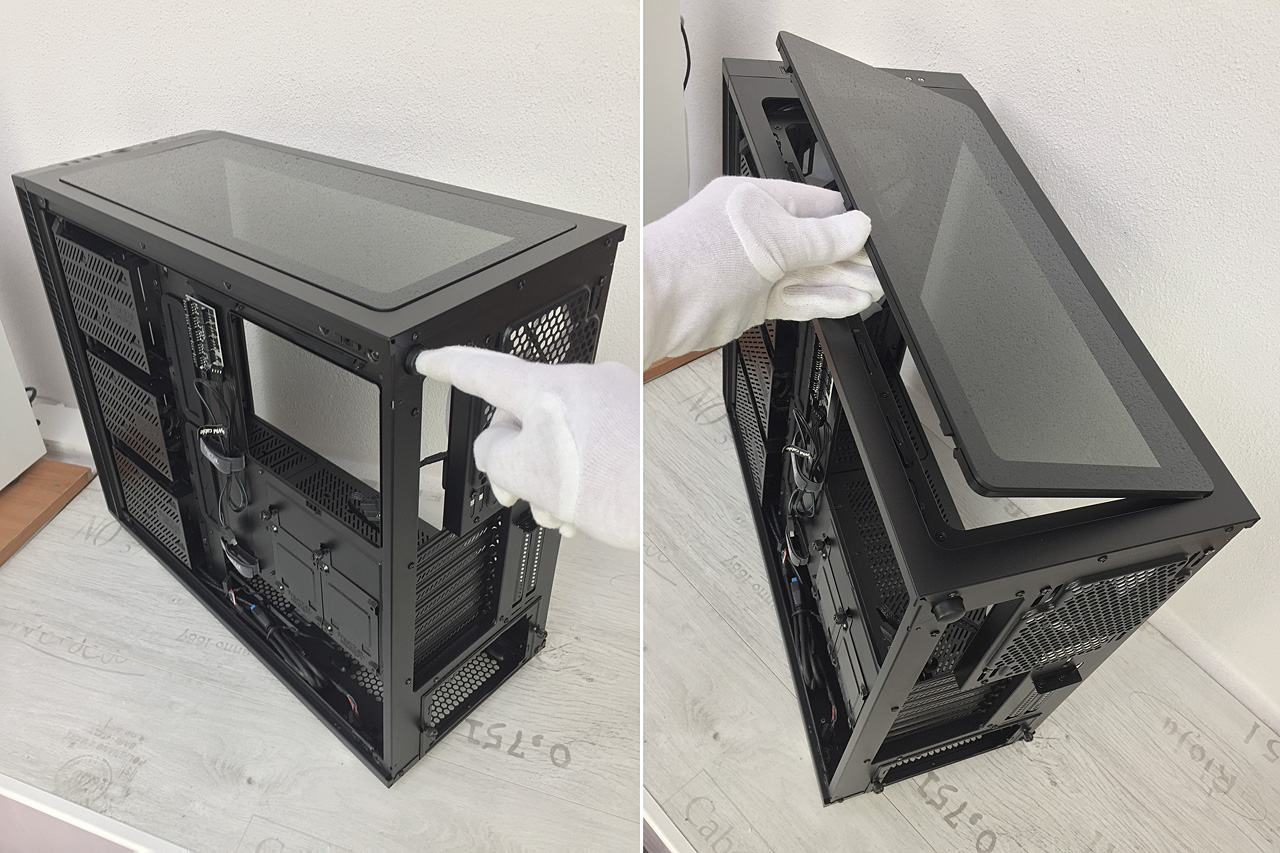

Po stlačení rozměrného tlačítka v rohu zadní stěny se skleněné okno na stropě skříně jen lehce pootevře. Rám skleněné tabule tlačí zespod pružiny z ohnutého plechu, ale ty jsou konstruovány pouze pro uvolnění rámu ze zámků. Uvolněním se nevytvoří dostatečná mezera, takže skleněnou tabuli prsty rukou bez dlouhých nehtů nezachytíme. Musíme si tedy pomoci nějakým úzkým tupým předmětem (pozor na poškození skla), nebo nejlépe nadzdvihnutím rukou zevnitř skříně.

Fractal Design Define S2 Vision: první skříň švédů s RGB LED

Skleněná tabule je upevněna oboustrannou lepící páskou k obvodovému rámu s plastu, opatřeného výstupky pro zachycení zámků šasi. Speciálně pro tento skleněný kryt je navíc v šasi skříně namontován kotvící plechový rám, který půdorysně přibližně odpovídá plastovému rámu krytu. Na pravém okraji rámu vidíme čtveřici zdvíhacích pružin z ohnutého plechu, zámky vedle nich jsou již součástí šasi.

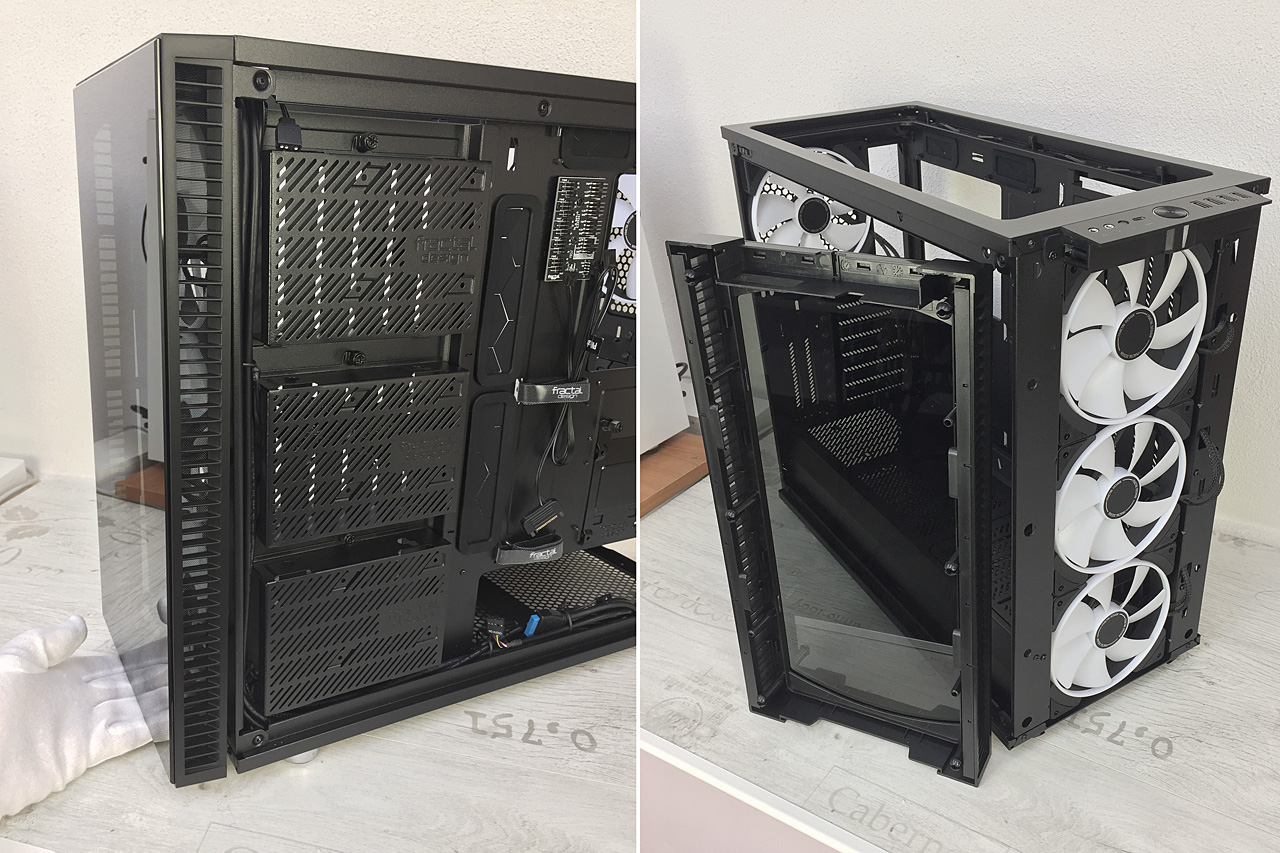

Nyní se podíváme pod čelní panel skříně. Po vytažení spodního prachového filtru se nám zpřístupní podlouhlý výřez ve spodní části čelního panelu, který slouží jako madlo pro jeho uchopení. Panel je v šasi kotven šesti hmoždinkami, takže jej lze tahem vpřed postupně směrem odspodu odtrhnout. Manipulaci s čelním panelem neztěžují žádné připojené kabely, neboť blok s čelními I/O prvky skříně zůstává stále na svém místě na konstrukci šasi.

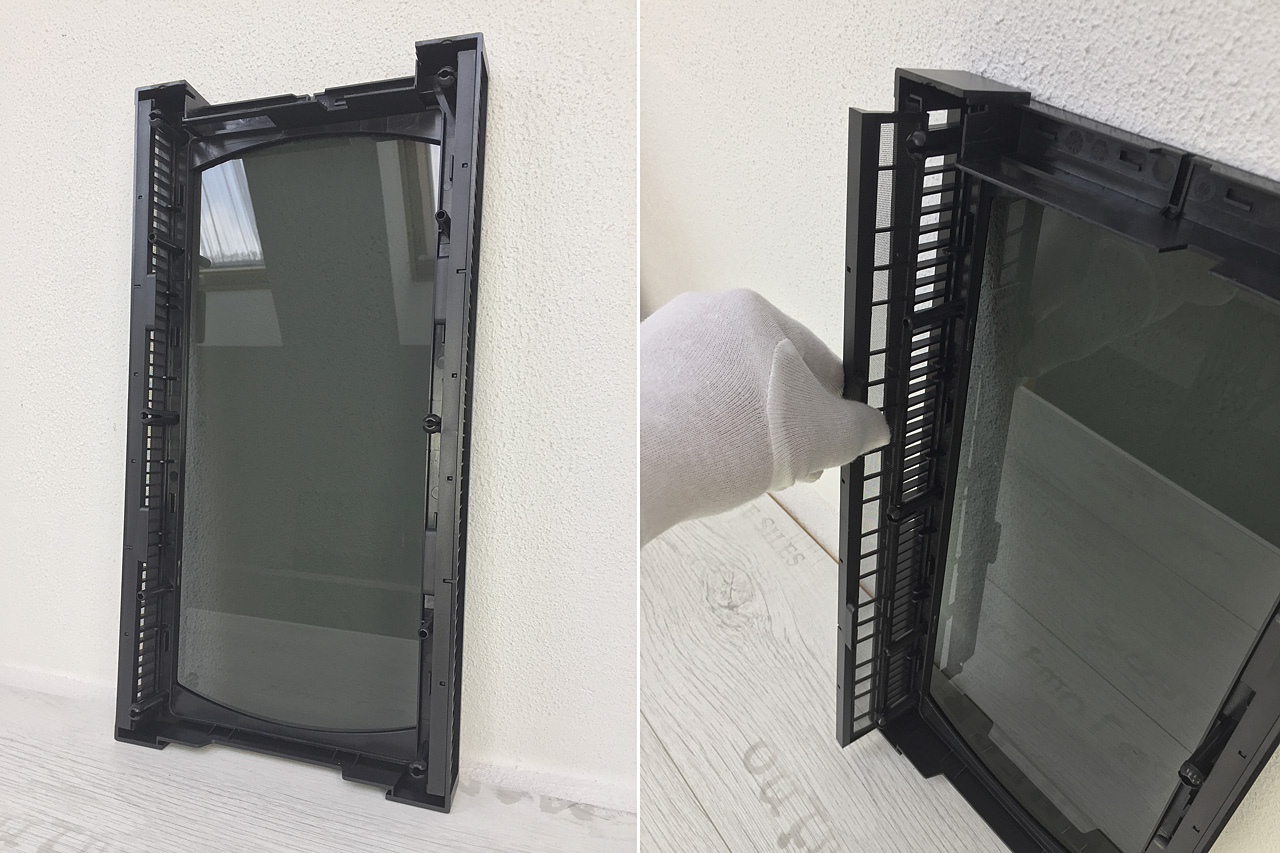

Na vnitřní straně čelního panelu vidíme, jak plastová část přesně kopíruje černě lakovanou plochu skleněné tabule, včetně zajímavých oblouků podél kratších stran. Proti světlému pozadí lze nejlépe posoudit poměrně výrazné zatmavení skla. Za průduchy po bocích čelního panelu se nachází kvalitní prachové filtry, jejichž vysunutí usnadní dvojice výstupků ve funkci madel.

Konstrukční řešení čelních prachových filtrů je totožné s výchozím modelem Define S2. Pro zachycení prachu slouží jemná plastová síťka zalisovaná do povrchu rámu filtru z houževnatého plastu.

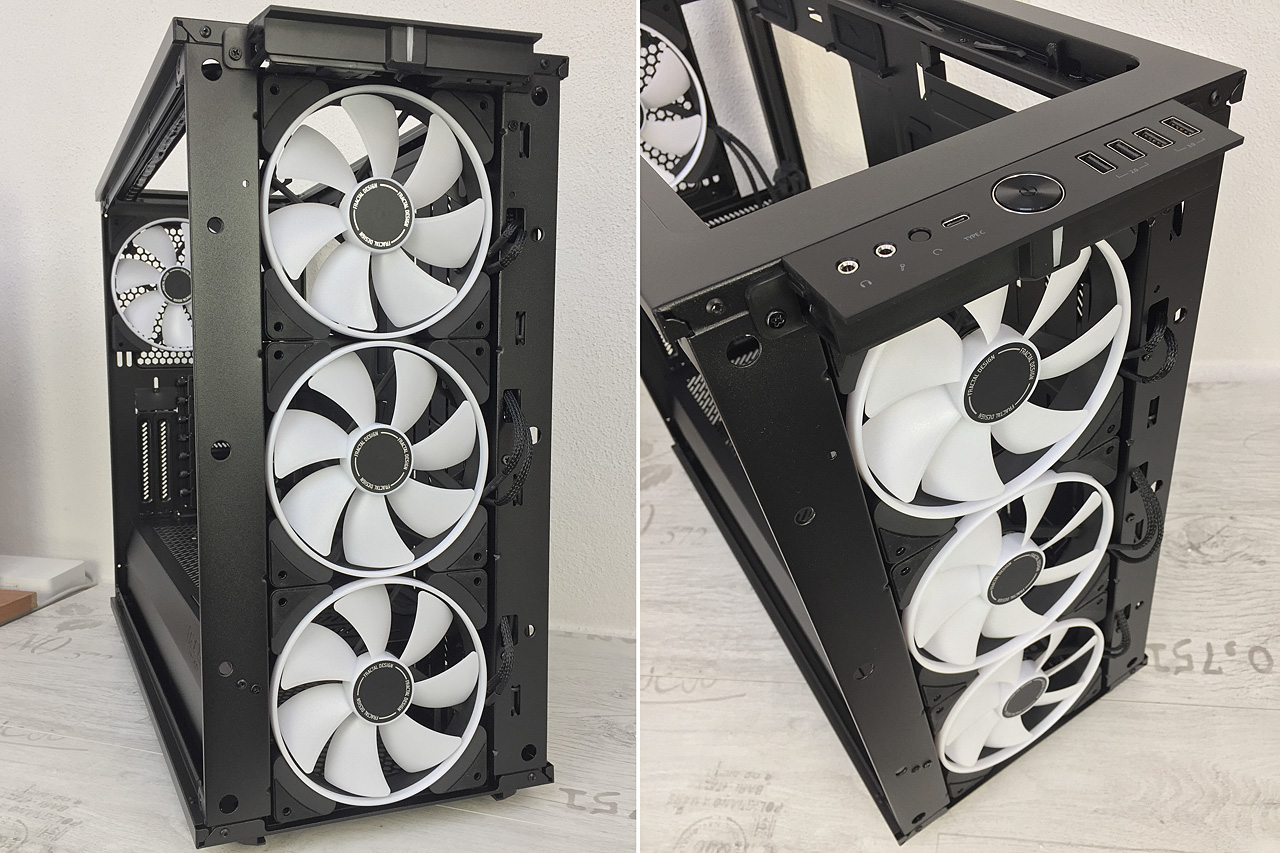

Volný prostor na čele šasi bezezbytku vyplňuje trojice 140mm ventilátorů. Jsou přišroubovány z vnitřní strany a celkově zapuštěny tak, že čelem lícují s čelní plochou šasi. Mezi čelem skříně potom zůstává dostatečně široká mezera pro volný přívod chladícího vzduchu od bočních nasávacích otvorů.

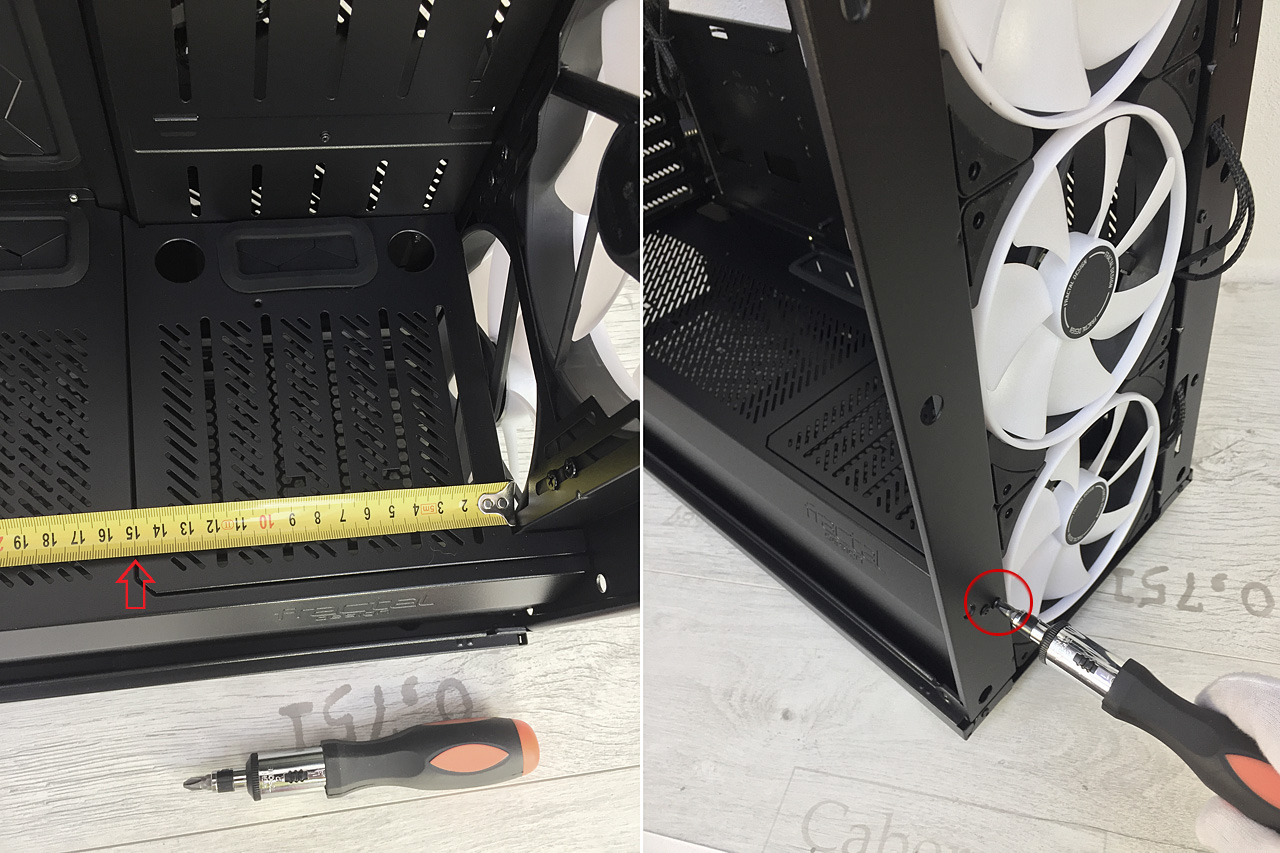

Zájemce o instalaci komponent vodního chlazení bude zajímat prostor za předními ventilátory, vhodný pro osazení až 360mm radiátoru vodního chlazení. Pro něj je ve stropě tunelu před napájecím zdrojem vynechán otvor hloubky 150 mm s plechovým krytem, k jehož vyjmutí postačí uvolnit dva šrouby. První z nich se nachází vlevo na čele šasi.

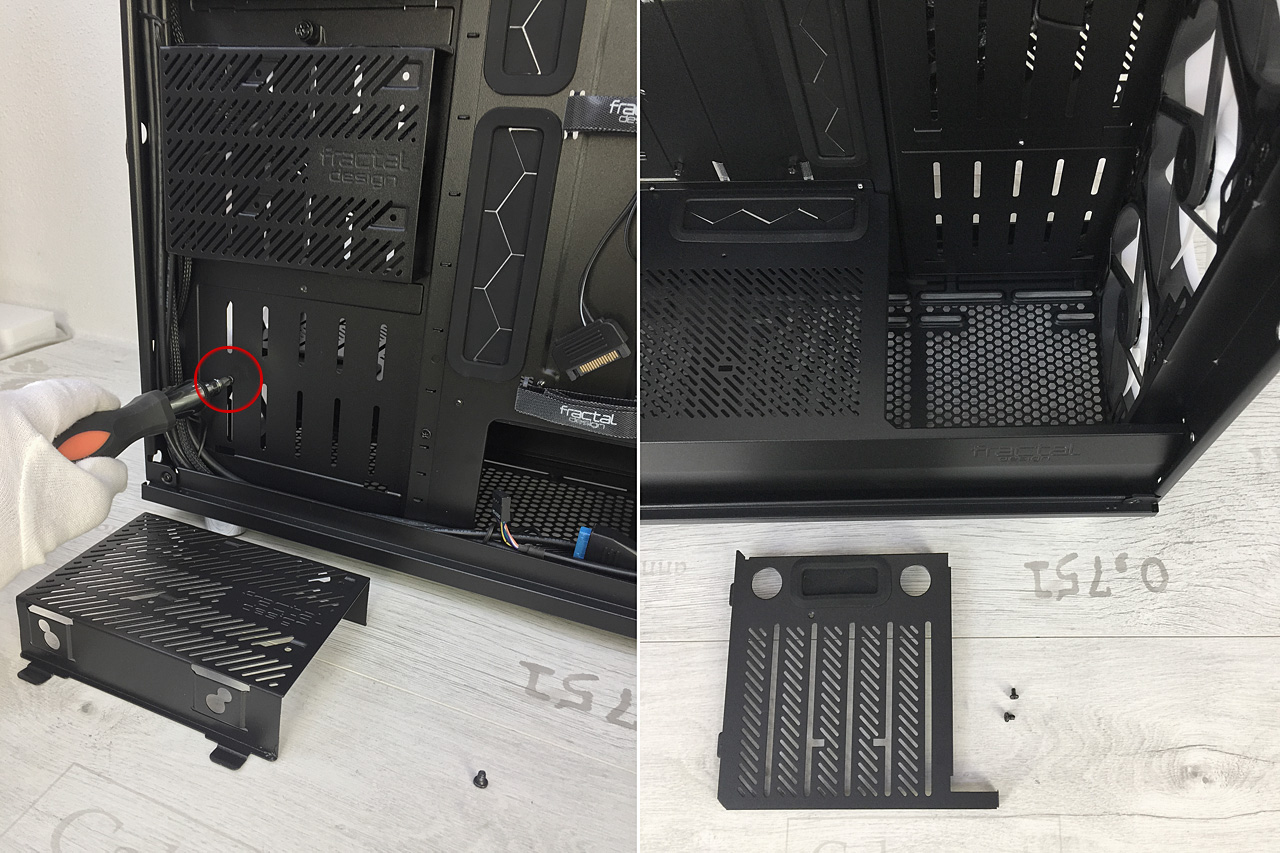

Druhý šroub se ukrývá z pravé strany skříně na přepážce pod spodním košem pro disky.

Po uvolnění šroubů kryt nadzvedneme za okraj od čelních ventilátorů a pak jej snadno vyjmeme. Na opačném okraji je kryt ukotven jen pomocí plechových výstupků.
